电容＂收腰＂一说
录入：edatop.com 点击：

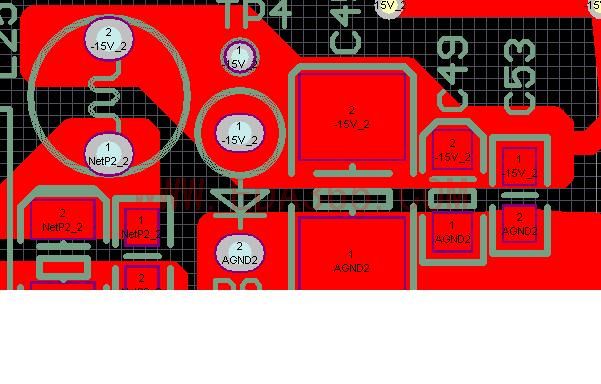

在处理电源时，一般会用不同容值的电容滤除高低频干扰，如图情况，大电容之后的小电容就必须＂收腰＂处理．为什么呢?这是硬件工程师要求的，说不这样做，小电容甚至没起到作用．
呵！电容：＂收腰＂第一次听说，大家有什么看法，一起讨论．．．．．．
呵！电容：＂收腰＂第一次听说，大家有什么看法，一起讨论．．．．．．
关注一下，这个真没听说过。
实践出真知，试试就知道起没起作用了
啥叫“收腰”，谁来给我说说
你想一想电压是经过电容引脚再流出呢好呢，还是有一部份从铜皮上端就流出去好呢，很明显是前者好。
这样做的目的是让信号只从电容管脚流过。无用的信号就被旁路，以免有漏网之<。)#)))≦。呵呵
需要那么做吗，不那么做差别很大吗?
但有时候要满足载流能力，只经过管脚处，能有保障吗，我想
电容焊盘上有那么一层锡在那还不够吗?这样做法可能在低频时效果不明显示，如果是用在开关电源上，你用示波器就能看出结果，我在过传导时，开始过不了，后来将X电容引脚上的铜皮割了一下就OK了。
学习了
学习了
