高手看过来，看看这个异型封装如何画？
录入：edatop.com 点击：

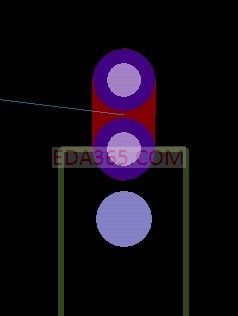

在别人的板子上看到这样的一个异型的焊盘封装，不知道用allegro如何做这样的封装。具体封装是两个大小一样的通孔类焊盘加一个贴片型焊盘组成一个整体的焊盘。实现：可以用两个机械类型的焊盘和有电气连接意义焊盘实现，下面还有一个焊盘可以用机械类型焊盘实现。但是实际操作时发现，当两个焊盘紧挨着时就会DRC报错，把pin to pin DRC关掉也不行！请各位高手帮帮看看！如下图示：
如图
把pin to pin的约束间距调小些试试
两个大小一样的通孔类焊盘可以在pad designer里做啊，用multiple drill就可以了
没做过，学习了
不行啊，就算把pin to pin的间距设置为零也不行啊！不知道哪位有试验成功过的?不过，奇怪的是主板上的星月孔，就是焊盘叠在焊盘上的，尽管在封装里面报错，但是放到板子上却不报错，不知道那个是怎么样做到的！
自己做的封装
试试不用机械型的焊盘，就用一般的，然后原理图中把这两个脚短接。
应该也会报错吧！不过可以试试！期待做过的高手，指点一二！
看来这个封装太特殊了，这么久了，还未等到高手来解决！
看来这个封装太特殊了，这么久了，还未等到高手来解决！
