RF信号走线 避开足够距离GND的意义？

在画板的过程中，
一般的走线避开GND1倍线宽就可以了；
而RF信号线要避开GND平面2~3倍的线宽的距离，不知道为什么要这么做?
问过有8年工作经验的专业射频工程师，
回答：为了控制阻抗。
我避开1倍的距离一样能把阻抗给控制到50 Ohm，不行吗?
问在校的天线专业研究生：
回答：阻抗控制的计算模型是微带线或带状线，是没有考虑RF线两边的GND。
所以实际走线时避开GND越远越好。
两个家伙给的答案都不能解决我的疑惑！
个人认为：RF信号时沿着导线以场的形式传播，电磁场在导线的周围都存在，如果GND距离过近会对信号产生衰减，
所以要求要避开一定的距离。

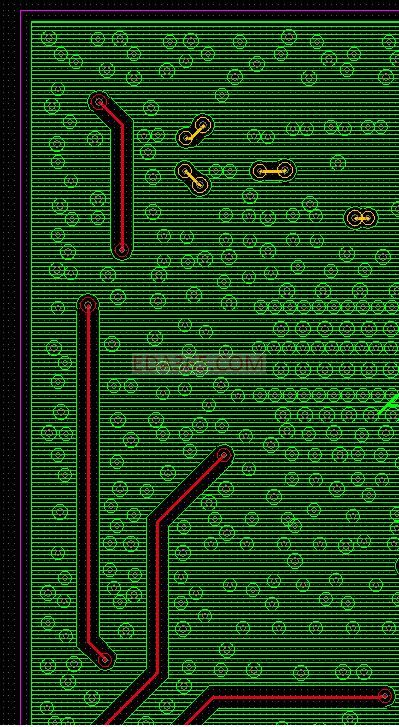

图片中的红色线条是天线接收的RF信号线，避开GND约2~3倍线宽。
我不是搞射频的，有没有专家指点一下：RF信号线为何要避开GND平面2~3倍的线宽的距离?
注明：这是一条strip line,上下都有包地的。

自己做过ADS仿真，包地对RF信号阻抗变化不大，没有什么影响。

你可以用 SI8000 算一下，GND到RF线距离太近的话，会影响RF线的特征阻抗
随着GND与RF线距离的增大，这种影响越来越小

不是专家,应该是减少对地耦合造成信号衰减..

mark

个人理解，让阻抗匹配起主要作用的地是相邻的地。
因为相邻的地是一个平面，旁边的地是一条线。

不懂的人过来学习一下

这个很简单，建议使用ADS中的CPW计算一下。也可以看看清华版的微带电路设计，这个距离是有影响的。

我也在关注此问题
对阻炕影响比较大

其实不只是RF线会有这个问题，所有高速线同层的铜泊离得近也会影响阻抗.

GND与RF射频的避开距离是 30mils不知对不

关注下~~~~~~~~~~

自己没事的时候还特别用polar9000算了一下
GND线的距离与width对信号线阻抗的影响
大概距离25nil以上基本上就没有影响了
其实polar也有同层走GND回流参考的模型，一般都用在单层板需要做阻抗控制
必须离开一定距离（>25mil）

这是一种RF传输线, CPW 或CPW Ground,

RF走线，在附近的铺地要相隔三倍以上的距离会好些：
（1）天线的信号（频率大于400MHz以上），容易受到衰减，如果天线走线与附近的地太近的话，就会产生寄生电容，（天线与附近地之间的电容），同时走线上会存在寄生电感，这样寄生电感与寄生电容组成了LC的低通滤波，对高频的衰减很大。
（2）寄生电容对高频信号的上升沿与下降沿起到延缓作用。
(3) 对微带线与带状线来说，特征阻抗与板层的厚度，线宽，过孔，板材的介电常数相关。
（4）板材的对高频信号的衰减也很关键（正切角斜率）。
  （5）过孔会产生寄生电感（远远大于走线上的寄生电感），对于高频信号，是非常大的衰减（电感是通低频阻高频）。所以走RF线时，不要有过孔。
