请高手帮忙解决Allegro 15.7出gerber问题！
录入：edatop.com 点击：

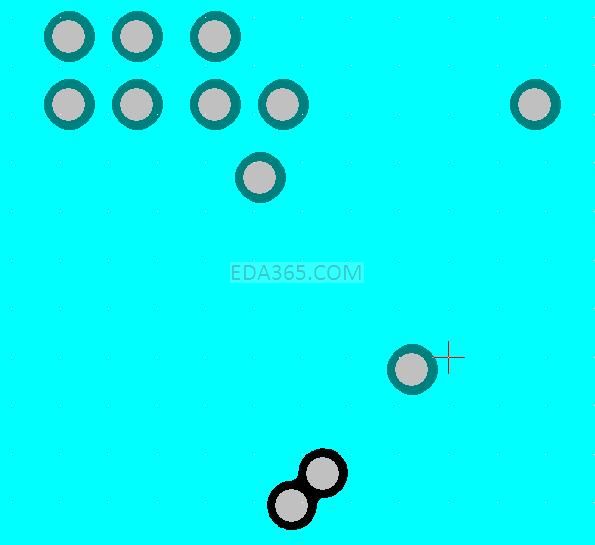

在ａｌｌｅｇｒｏ中看一切正常，而且出的ｇｅｒｂｅｒ用ａｌｌｅｇｒｏ打开也没有问题，但是当ＣＡＭ３５０导入的时候就会报错“apertures are used which have a size of 0”（个人觉得问题跟这个无关，我出top层，没有这个错，但是还是一样的状况），里面实现的通孔就会和动态铜箔短路上，但是只要是过孔较近的区域有走线＼过孔＼焊盘等就不会短路，很棘手，烦请高手帮忙解决！以前用同样的方法在１５.５中出的ｇｅｒｂｅｒ从来没有这个问题，第一次用１５.７，觉得同样的出ｇｅｒｂｅｒ的方法应该不会有问题的，但是...谢谢各位！
补丁先打好，说不定就是allegro的问题。孔的thermal relief 是不是0?如果是，要改一下
谢谢ls
现在请别人查看，我出的是274X，他出6X00就没有问题，更奇怪了：（
VIA设置没有问题
drill 8
pad 16
thermal 24
应该没有问题的
丫的thermal 24设置大了。5就可以了。２７４需要设置thermal ,６００不需要
谢谢LS
但是问题还不是这里
还没解决，郁闷ing
继续请高手帮忙！
把文件存成了15.2版本，然后用自己的15.5打开，出gerber还是一样的问题：（
超级郁闷中......
