Allegro的wire的“头”怎么改成方的？
录入：edatop.com 点击：

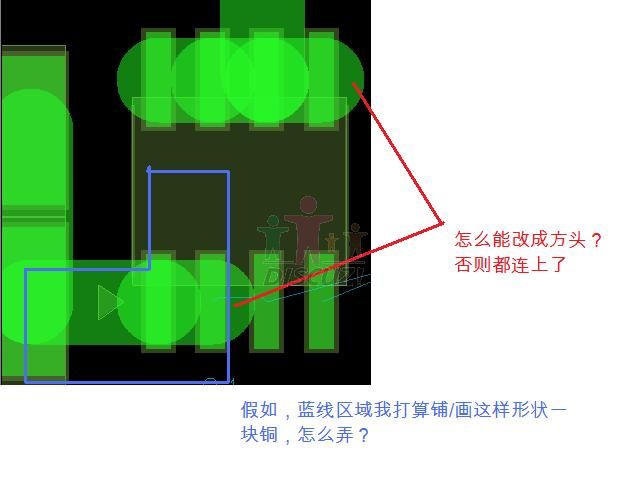

如图所示：
红字问题，如何解决?是在哪里设置么?
蓝字问题，我尝试过铺铜，但是太麻烦，一共有两个net，每个弄一次，而且两片铜有无法相连。
CLINE应该是没法改方头的，如果PITCH比较小的话还是不要铺铜，可以每个PIN单独出线（线宽=<PIN宽），拉到PIN外面再连接一起。
谢谢回复。
话虽如此，但是看到这个图，不知道他是如何画的呢?
同意二楼，不建议铺铜
对头！
如果不铺铜的话，如何画出我在3楼贴图的那种PCB呢?
没明白意思
三楼的图片应该是用铺铜,用shape拼的，铺铜不麻烦呀。
谢谢各位的答复！
To ebaozi :
我尝试过铺铜，虽然几个pin连在一起的，可是每个pin之间的net的名字不同，铺铜是的net name如何选择呢?如果2pin，2pin的拼，最后铜与铜之间有间隙。
该这么处理呢?
