Design Entry CIS 如何将原理图倒出原理图库文件
录入：edatop.com 点击：
我从网上下载了一个fpga的原理图，DSN文件，能用Design Entry CIS 打开，也能编辑修改，
因为fpga管脚比较多，想把原理图中的元件倒出来，成为自己原理图库，不知道怎么搞?
请大牛指点一下！
选择你想要的元件右键，COPY
再在文件菜单下新建一个LIB（原理图库），先中LIB名，右键粘贴就行了
因为fpga管脚比较多，想把原理图中的元件倒出来，成为自己原理图库，不知道怎么搞?
请大牛指点一下！
这个不需要大牛吧

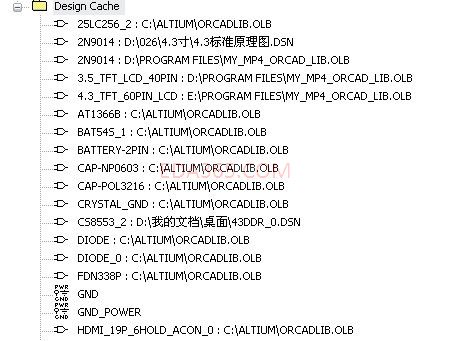

在原理图页下面有这样一个地方

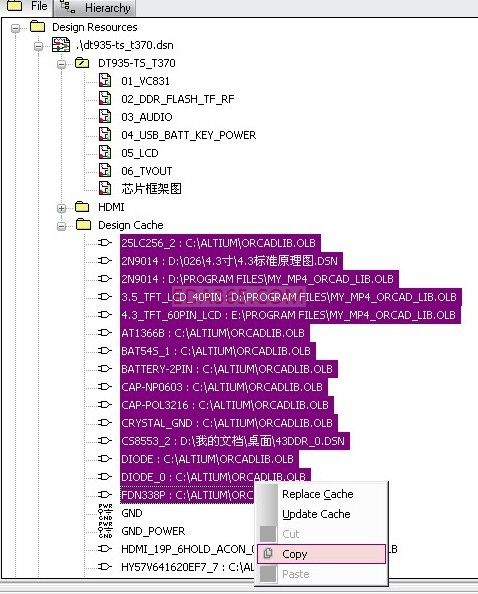

选择你想要的元件右键，COPY
再在文件菜单下新建一个LIB（原理图库），先中LIB名，右键粘贴就行了
必会的技巧之一……
学习了，多谢
