ALLEGRO如何把屏蔽框开口？（之前屏蔽框是闭合的SHAPE）
录入：edatop.com 点击：
如题，本人在画屏蔽框的时候用的是：

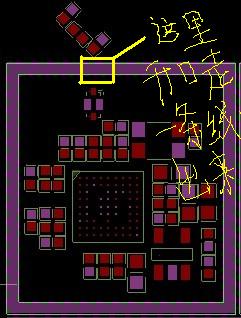

画的过程中，是画上下左右四条边框然后用Merge Shape合并成一个屏蔽框（不知道大家是不是这样子做屏蔽框）。现在的问题是：我在屏蔽框边上开一个小口，走一根线（BT天线）出来，有没有办法把Merge Shape之后的框（由之前的四条边框Merge Shape而形成的屏蔽框），打散呢?好开孔！如图1所示。
谢谢！
画的过程中，是画上下左右四条边框然后用Merge Shape合并成一个屏蔽框（不知道大家是不是这样子做屏蔽框）。现在的问题是：我在屏蔽框边上开一个小口，走一根线（BT天线）出来，有没有办法把Merge Shape之后的框（由之前的四条边框Merge Shape而形成的屏蔽框），打散呢?好开孔！如图1所示。
谢谢！
现在是一块铜了, 挖开就可以了啊
打开以后里面的信号容易辐射出来哦
谢谢，搞定了！
回复 whb3103536 的帖子
小编,能否把你的方法共享下啊,我也遇到这个问题,不知道怎样在SHAPE上开口呢,谢谢！
