没有网络表的情况下，怎样将allegro中封装电气化？
录入：edatop.com 点击：
请教，没有网络表的情况下，怎样将allegro中的封装走线电气化?
三.Place->Manually，将器件放出
四.Logic->Net Logic
1.单击Create，输入Net，如：VCC和GND。
2.选中已经建好的网络，如VCC，再依次选中想要附给VCC网络的PIN
五.Done。
我也在折腾这个问题，等待高手指点
一.Setup->User Preferences-->Misc-->logic_edit_enabled
二.Logic-> Part Logic...

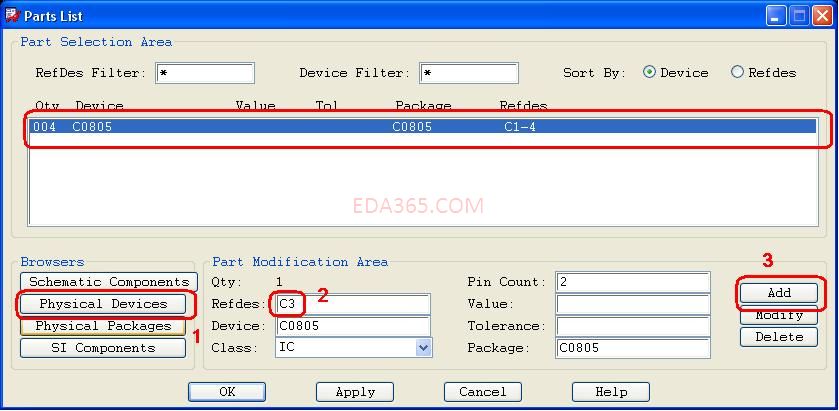

1.单击：Physical Devices，选择你要添加的器件，如C0805，点OK退出
2.在Refdes中填入Reference Designator，如：C1
3.单击：Add，
同样方法，添加其它器件。

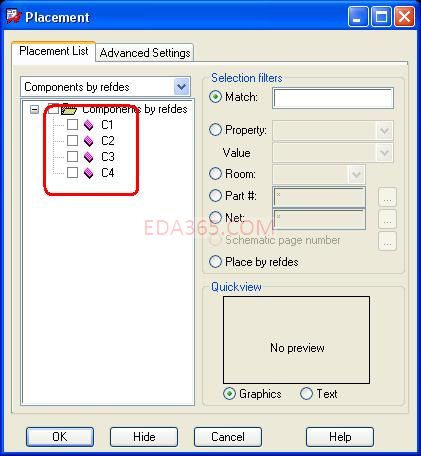

三.Place->Manually，将器件放出
四.Logic->Net Logic

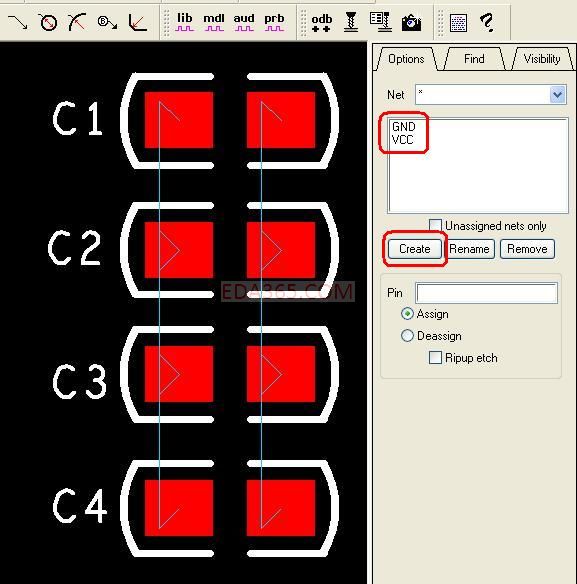

1.单击Create，输入Net，如：VCC和GND。
2.选中已经建好的网络，如VCC，再依次选中想要附给VCC网络的PIN
五.Done。
非常感谢
