向大家请教：微带线及屏蔽框画法，谢谢！
录入：edatop.com 点击：

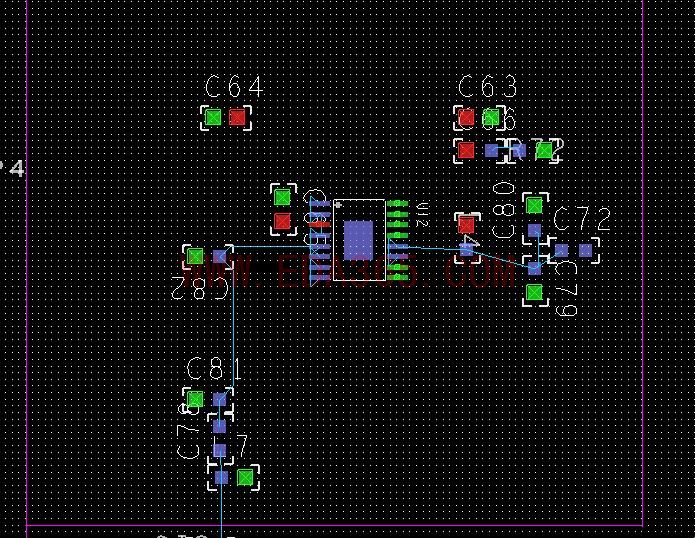

请教大家：我现在定义了C81和C82之间为微带传输线，线宽为2.14mm，只是在constraint manager里面定义的相关的physical line和space后，不知道怎样操作，我初学allegro，恳请大家指教，谢谢！

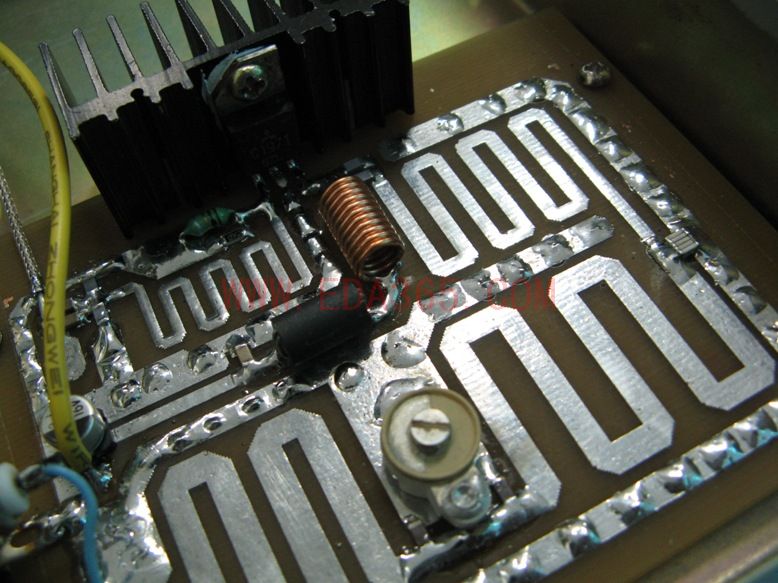

画出来的效果如下图：（我在google上搜索到的图片）
另外，我还需要画一个屏蔽框，将本部分电路框起来，也想问问大家，怎么操作会更好，谢谢！
感谢大家！
大家教教我吧。
应该可以直接在ETCH和对应的SOLDERMASK层画相同的SHAPE来实现。
