怎么像protel那样浏览封装？

你放置器件时会有预览的啊

兄弟的思是不是在原理图加封装时可以预览PCB封装。PADS与PROTEL是都可以的，不过用ORCAD与ALLEGRO好像不可以。不知HDL的原理可不可以。

做封装时多注意就是了，原理图中器件属性列表中也可以添加footprint项，但图中没有用到的是不能显示的……

使用CIS就可以同时预览原理图Part和封装了

CIS里有见到PCB封装的实物图吗?PADS与PROTEL里是可以的

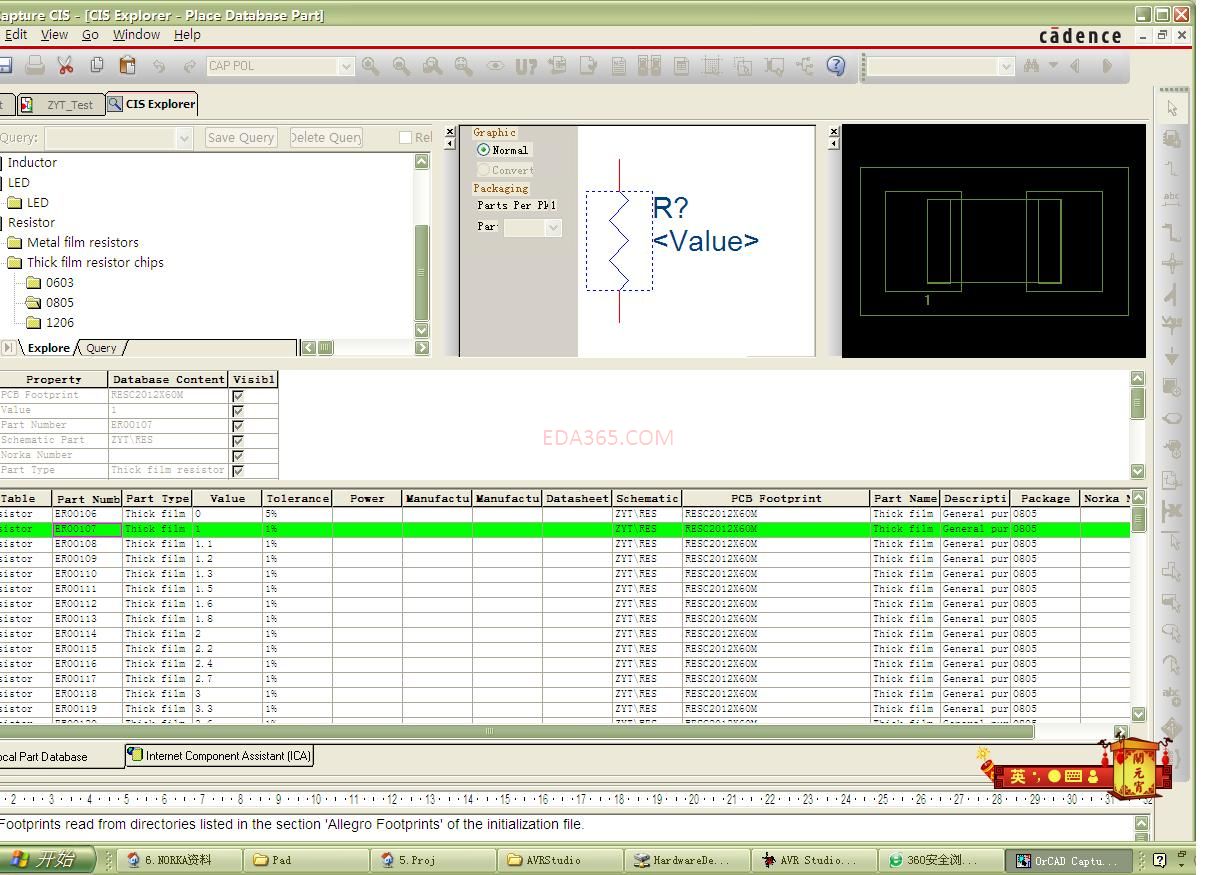

CIS出些的是封装的简易图，好像包括焊盘，丝印外框，见图。

也想知道

很想知道，

我想能像protel查看封装库里面的所有封装，这样就可以确定哪个元件该用什么名字的封装了

可以的啊,为什么不可以

HDL画原理图可以预览封装

跟前面说的CIS的差不多，简易的封装

修改capture。ini加入pcb库路径，在原理图中选中器件右键SHOW FOOTPRINT即可观看封装

在原理图里是要先命封装名才可以看, 但小编的意思是先看后该用什么再命名, 所以应该是在allegro里的place时勾上库,这样就即有预览又有实际的图可看了.
