请教如何在allegro中设定原定定位

录入：edatop.com 点击：

有谁知道如何快捷的设计自己的中心原点和定位不?就同protell一样

请问那个版本?16.3的是可以直接自定义。不用按坐标去设了。

抓紧学习

如果是15.7应该怎么设置呢?

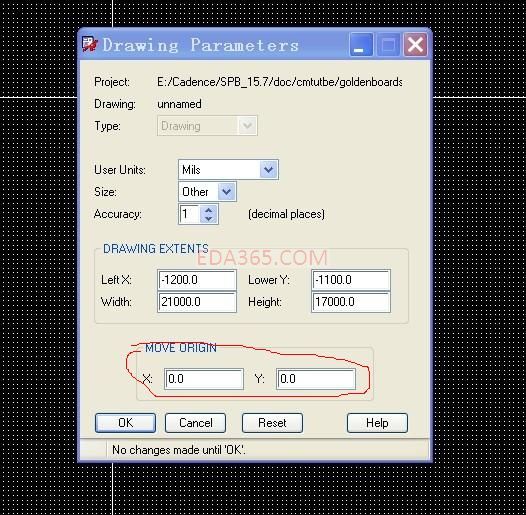

在15.7中设置原点的方法：setup->Drawing Size...->MOVE ORIGIN

,请注意，在打开Drawing Size之前一定要把当前所用的命令取消。在x和Y中各输入一次就可以了，比如在X框中输入1000，然后点Y框，这时X框中的数据仍然为0，但是Left框中的数据会改变（其实原点X轴已经改好了，初学者以为还没有设好，会一直输入，呵呵）。在Y框中再输入要定义的原点的Y坐标（与X框的设置一样），最后点OK。大家可以多尝试几次，摸索一下就会了

谢谢
