Allegro中如何统计器件数和Pin数？
录入：edatop.com 点击：
Allegro中如何统计整个板子上的器件数和所有的Pin数?
看report

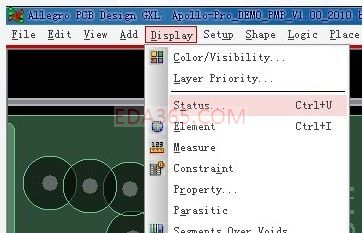

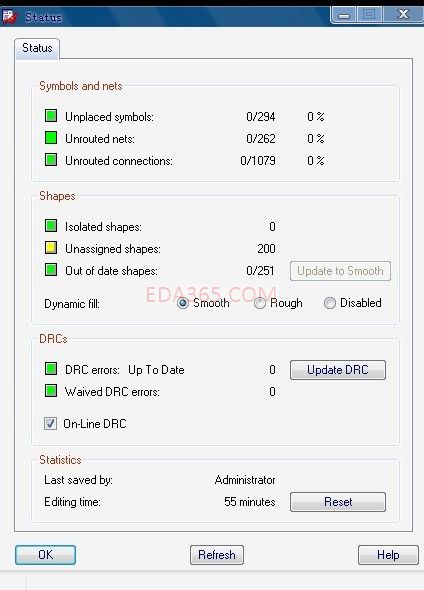

STATUS
有PIN 的报表统计
谢谢二位。
不过net和connection的数量和PIN数是有区别的，allegeo好像没有专门report PIN数目的菜单。
我的做法是在report中产生component pin report，存为xls文件然后用excel打开，这样看出来的pin的数目是准确的。
刚翻了一下，坛子里已有正解：
http://www.eda365.com/viewthread ... light=allegro%2Bpin
就直接 show element - 选pin, 框到整个板子 就是total pins了。
7L，8L正解
高人无处不在啊
TOOL、report下有
8L 很聪明啊！简单又方便！
这里是没有pin数滴！
Report\Summary drawing report 裡面都有！
