丝印如何出负片?

录入:edatop.com     点击:

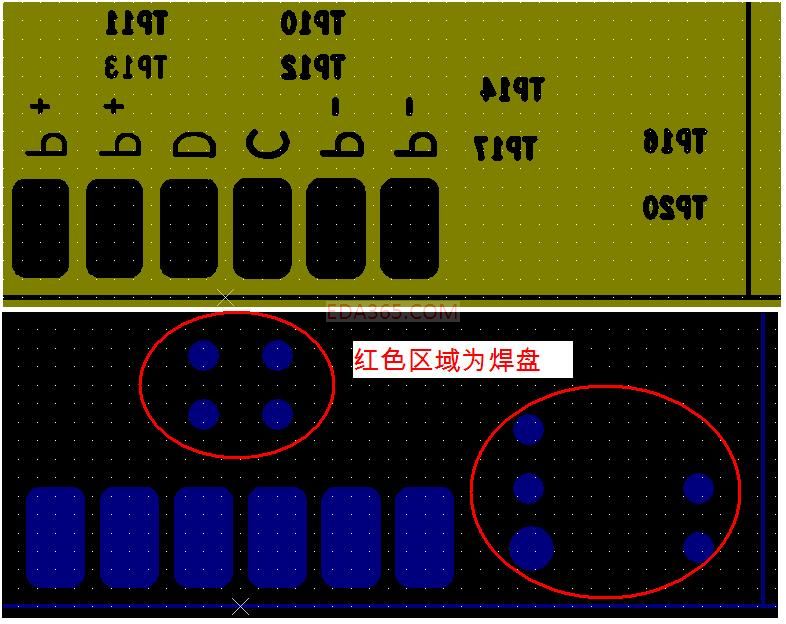

要把板子上所有地方(除焊盘,丝印)都用漆覆盖住,但目前碰到的问题是,怎么都不能把焊盘部分避让开来,如上图(上图上面的是丝印层,下面的是阻焊层),在出丝印负片的时候红色区域的焊盘没有避让开(被丝印盖住了),而我用shape画的soldermask(6个长方形)却能避让开显示出来。中间是那个几个红色pad的设定,下图是artwork设定(在丝印层里我已经把PIN/SOLDERMASK_BOTTOM添加进去了)。



为什么要这样做?

用丝印盖板:美观,防刮伤,PCB背面做在设备里能从外面直接看到PCB,所以颜色尽量做的和外壳一个色。

protel 的丝印层能做负片吗?
