有人把EXCEL档的stackup 做到FAB层吗

录入:edatop.com     点击:
最近做了一个google的板子,客人要求把stackup也加到fab 层.
希望有高手指导下....

哥做个给你看看\

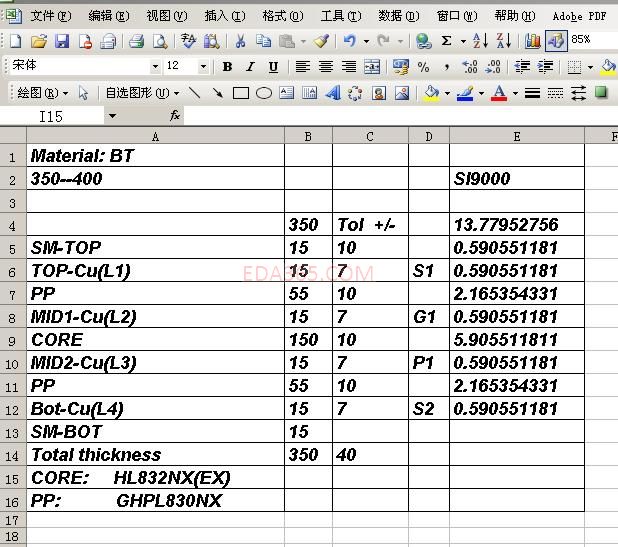

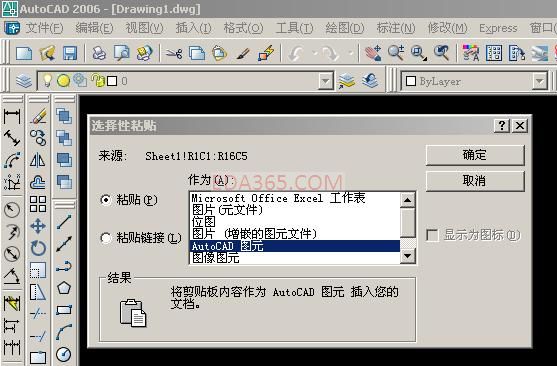

excel里面复制----->>autocad里选择性粘贴-->选择autocad图元

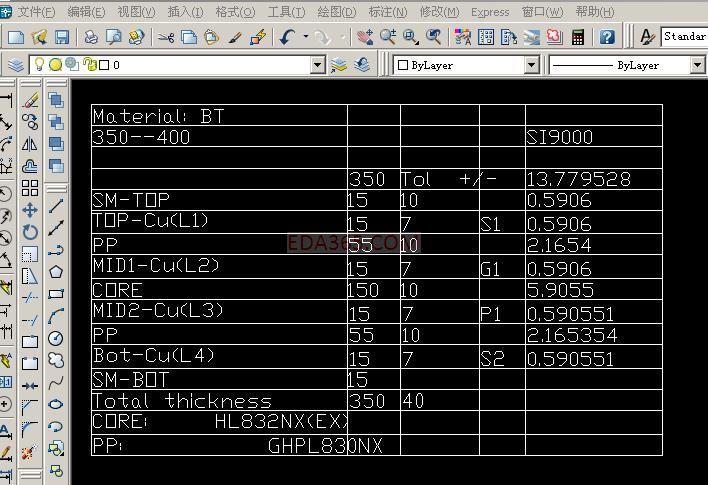

看看下面的,存成dxf

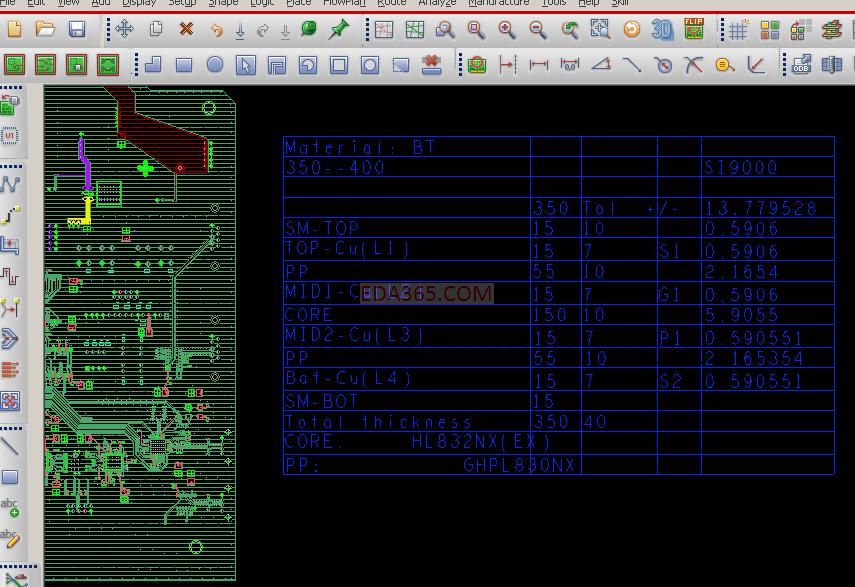

后面的就不说了.
明白没有啊?


给哥笑一个!

NB
以前一直都琢磨用图片的方式转
不过貌似AD可以直接粘贴
呵呵

  谢谢2楼的大哥

小编你哥真好,手把手地教你

不错,好方法,以后学着用。
