为什么连线无法从引脚中心引出
录入：edatop.com 点击：

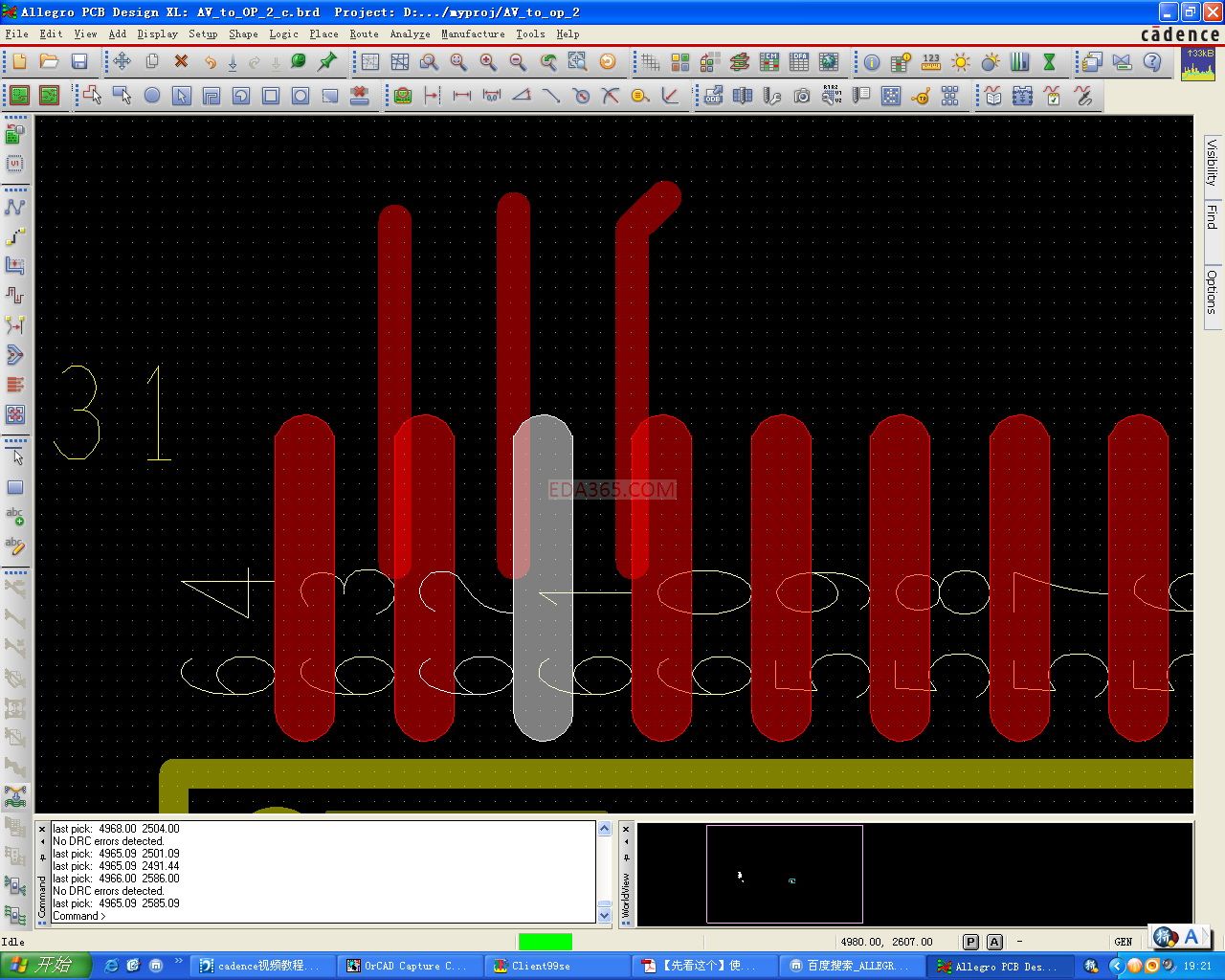

为什么如图的连线无法从引脚中心引出,而其他的器件就可以从引脚中心引出? 先谢了！我设的GRID是1MIL。
你用的是什么版本啊！可能是版本的问题！
拉线时勾选该项就ok，会自动捕捉PIN的中心点
我试了下，只有在选中“Snap to connect point”是才会出现这个问题，也就是说焊盘的中心被定义在了引脚边上，请问怎么解决这个问题?我估计应该是这个了。
应该是封装的问题，估计是做焊盘时做的shape中心没有在原点上
再设置下你的栅格点，设置小点0.01
你在做焊盘的时候，中心不是焊盘的中心点上
检查下pad 的偏移~
正解
我感觉是你的格点设置的太大了
