大家来看一下地层的这种热焊盘！
录入：edatop.com 点击：

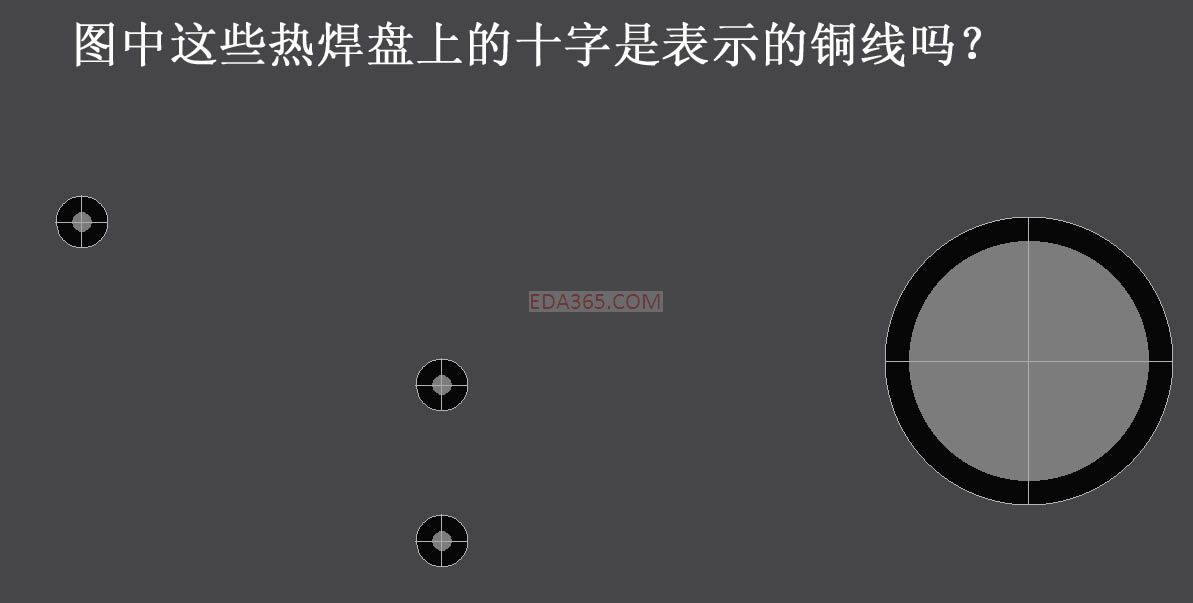

图片如下，是接地的，那这种热焊盘上的十字应该就是铜吧?如果是铜线的话那是不是因为我没给这个过孔设置热焊盘，所以软件使用了默认的热焊盘?
首先LZ可以打开焊盘看看是否用了thermal。
再一个可以出gerber到CAM350里看看实际是个什么样子。
我认为应该是你thermal没有用shape，而是用了Circle 或其它的形状，如果把这个Circle的thermal 显示出来那就什么都看不到了，所有就只显示个轮廓，中间划个十字表示和该层连接，和Anti Pab加以区别。
这种情况出gerber出来之后应该就看不到孔了，一整块shape。
以上只是个人意见，小编还是要亲自验证一下。
正如楼上所说，高手，谢了
