allegro 布线时这么加测试点
录入：edatop.com 点击：

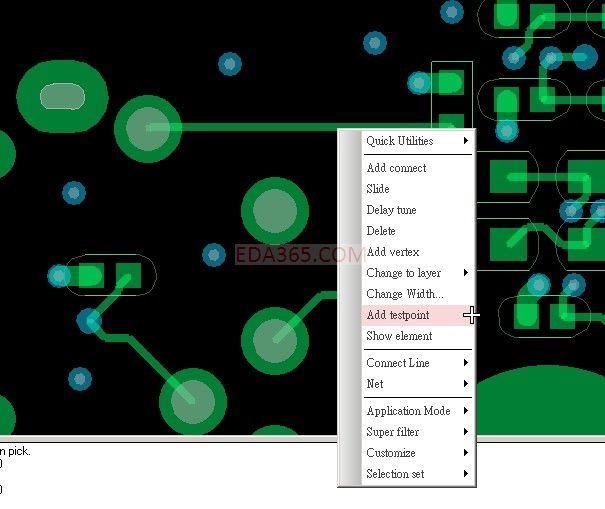

我按如图的方式点击Add testpoint时无法添加测试点。请教准确加测试点的方法是怎么样的呢?谢谢\！
快捷键Ctril+Z，选ADD,点选项，第一个界面选择你要加测点的层面（TOP/BOT），类型（Thru/smt），最小PAD大小等等，第二个界面选择要加测点的类型，比如TPT3075，TPB3075，还可以设置用VIA做测点，第三个界面设置两个测点之间最小间距等等，设置完成后你就可以直接在线上双击，加测点成功。用VIA做测点也是一样，（但是同样你也可以用replace指令替换VIA，但同样要Ctril+Z，点一下替换好的VIA）。这应该是加测点最方便的方法了。
请问小编，为什么我的右击界面没有你这么多的选项?你的这个右击界面是怎么弄出来的，我设置好了，测试点参数，但是我的走线的时候右击里面没有Add testpoint?
我也没有，同问?
可以把测试点做成via 添加到 规则里面 然后打孔啊
把测试点做元件，原理图中加上就行了。
好像 是在焊盘上右击的
在画好了的线上面右击的
