这种倒角怎么做啊

录入：edatop.com 点击：

allegro中做常规的圆弧倒角命令是“FILLET"，

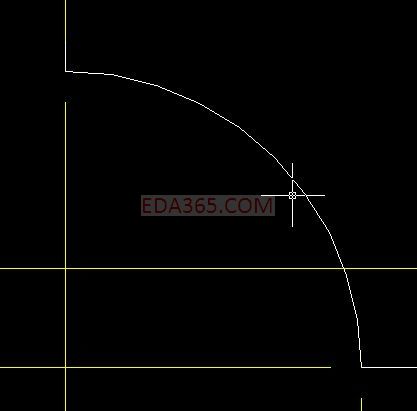

我想做那种内凹的圆弧倒角，这个怎么做呢?

可以在autocad中设计完了，再导入allegro用来做outline

把圆弧的起点、终点、圆心坐标及圆弧的半径标出来，就可以画了

LZ正解,可以画完线接着画弧,在Option里选择,画完弧继续画线....很方便的

我也想看看
