ARM9+DDR2,有必要做阻抗匹配吗
录入：edatop.com 点击：
ARM9+DDR2,主频400MHz,6层PCB,有没有必要做阻抗匹配,还是只需要做等长,尽量短连接就行了?

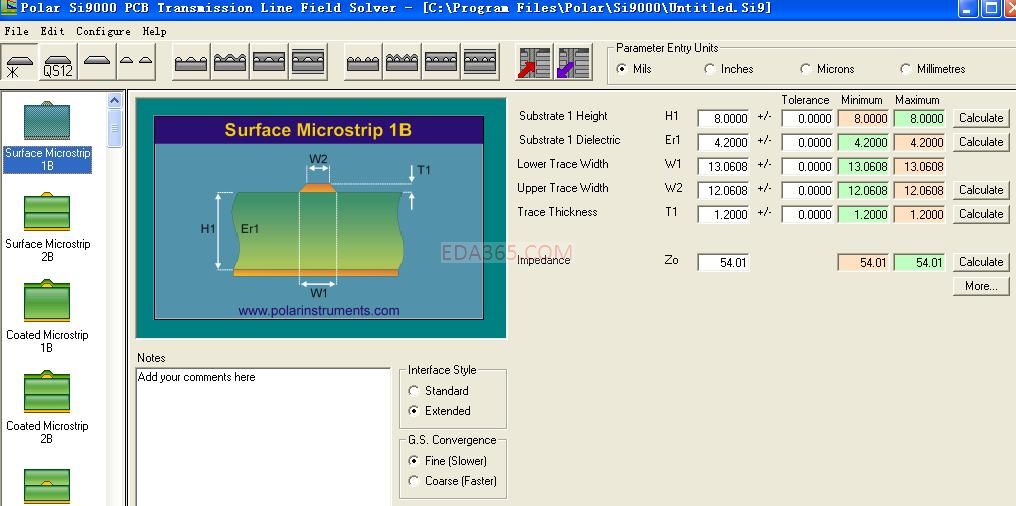

我下了个SI9000,试着设置了一下,54欧阻抗,出来的线宽要13个mil,这个结果对吗?
H1:8
Er1:4.2
T1:1.2
建议做，不做很难保证稳定性
为什么不做
又花不了多少钱
当然要做..
非常感谢,那阻抗控制一般是自己做,还是告诉PCB加工厂来控制?
有人说,要求告诉加工厂就行,他们生产的时候,会调整叠层线宽什么的来控制
我下了个SI9000,试着设置了一下,54欧阻抗,出来的线宽要13个mil,这个结果对吗?
H1:8
Er1:4.2
T1:1.2
你那叠层中，H1可以调整的嘛，一般6MIL很容易做到50欧姆单端阻抗，差分阻抗也容易 满足
W2:6mil
W1:7mil
Er1:4.2
T1:1.2
54欧姆阻抗,计算出来的H1为4.4mil的厚度,这个厚度可以制板吗?
把这个结果给板厂,他们会帮你微调.到时你确认一下就OK了
谢谢
