覆铜后网络属性问题
录入：edatop.com 点击：

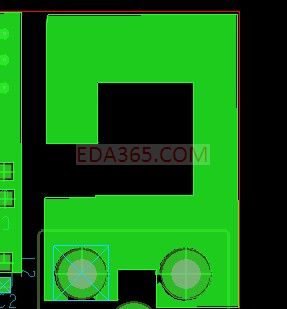

如图，覆铜的是地网络，也给予地的属性，但图中的十字叉依然存在，望求帮助，谢谢
跟其他的GND有連接嗎

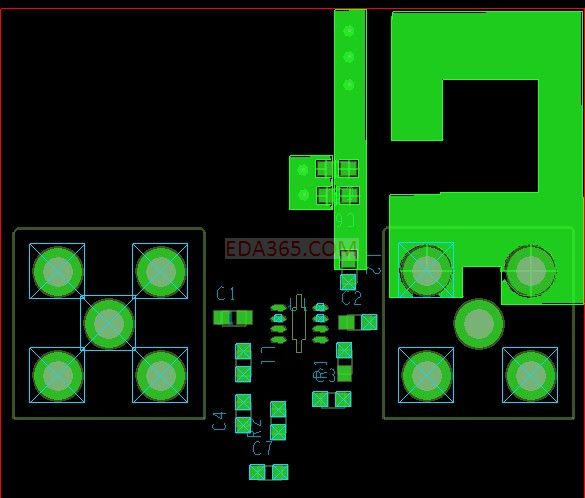

是个双层板，上图对称的位置有同样的覆铜地网络，也同样有十字叉，两块地没有连接
我没画过双层板，对接地及接电源不太熟悉
把这几个孔删掉重新打上，如果还存在此现象检查Unconnected Pins reports，看是否所有地网络都已接到一起
孔删掉如图所示
还是存在，做了检查也显示没有连接到地网络，但查看这块覆铜区显示的是地属性

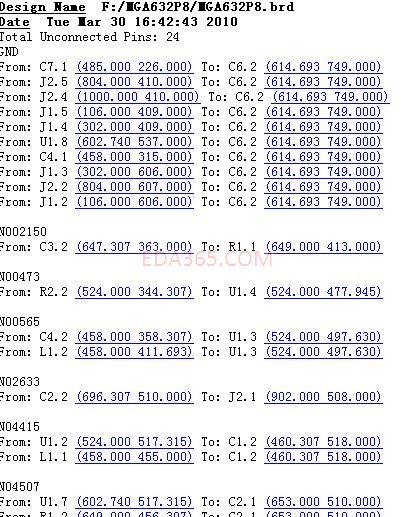

把你的Unconnected Pins reports结果贴个图看看
双层板和report如图
你的板子还有很多网络线都没接上，地网络也没全部接在一起，所以会显示没有连接的十字标示。注意双面板处理时若器件较多，走线尽量在一面，地网络铺铜连接，注意不要将地堵死
谢谢，我处理后再看看
