关于ALLEGRO出GERBER文件会生成在BRD目录下的问题。
录入：edatop.com 点击：
关于ALLEGRO出GERBER文件会生成在BRD目录下的问题。BRD目录下会生成一堆文件，看起来很乱。在这里我教大家设置一下，可以把GERBEG文件出在同BRD文件的一个文件夹里。这是另一个网友教的也是在本论坛发的贴，不过不显眼。我再发一次。
在16.3中，setup-----user Preference-------file_managment-----Output_dir---ads_sdart中给一个名字（如Gerber或Artwork），每次生成gerber时，文件全在该文件夹下，如不需要直接删除，你的工作目录也不会很乱。其他版本也可同样设置，只是要找一下ads_sdart的位置。

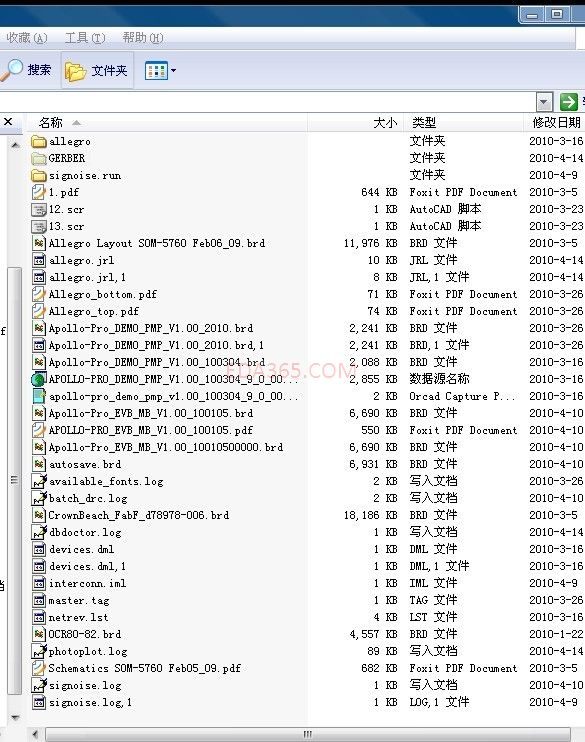

设置路径，我用的是16.3的，其它的版本可以找到相应的设置，我设的文件夹名是GERBER。出GERBER后就会在PCB文件目录里生成一个叫GERBER的文件夹
在16.3中，setup-----user Preference-------file_managment-----Output_dir---ads_sdart中给一个名字（如Gerber或Artwork），每次生成gerber时，文件全在该文件夹下，如不需要直接删除，你的工作目录也不会很乱。其他版本也可同样设置，只是要找一下ads_sdart的位置。
设置路径，我用的是16.3的，其它的版本可以找到相应的设置，我设的文件夹名是GERBER。出GERBER后就会在PCB文件目录里生成一个叫GERBER的文件夹
ncdrill 文件也可以同时保存在这个目录下吗?
我生成gerber文件的方法，
在工程目录先创建一个文件夹，如gerber
在allegro下面的命令行输入 cd gerber
就可以进入这个目录，生成gerber文件，
生成之后，再cd..
回到工程目录
强！
谢谢这个技巧，能省不少时间，好东西啊
又学了一点点
终于学会了，谢谢。
谢谢
留 名
确实不错，学习了
