关于DESIGN COMPARE导出DEVICE的差异问题
录入：edatop.com 点击：
做设计对比的时候。用原理图telesisi.dll格式导出.NET文件

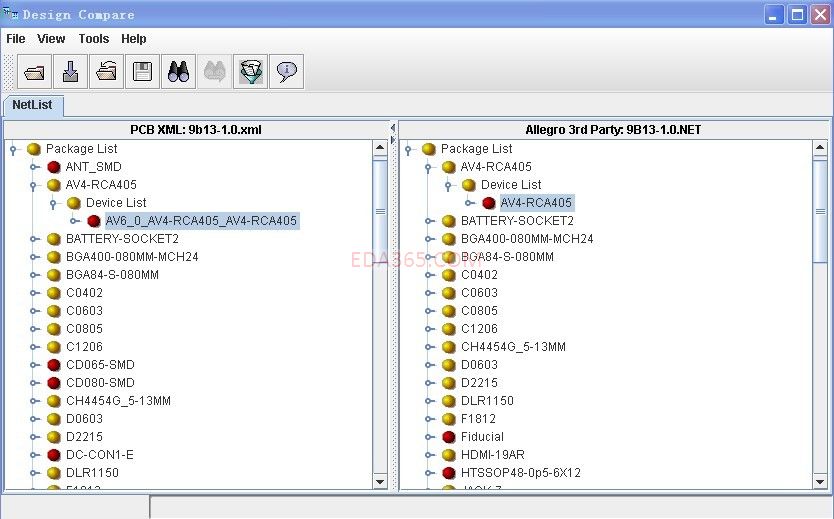

导入到DESIGN COMPARE中与ALLEGRO自动生成的.xml文件对比。发现ALLEGRO的多了封装信息。而ORCAD中导出的没有。
实际上应该是一样的DEVICE。为什么会有差异呢?
补充下。用的是16.2。所以没有ALLEGRO.DLL格式的导出。
导入到DESIGN COMPARE中与ALLEGRO自动生成的.xml文件对比。发现ALLEGRO的多了封装信息。而ORCAD中导出的没有。
实际上应该是一样的DEVICE。为什么会有差异呢?
补充下。用的是16.2。所以没有ALLEGRO.DLL格式的导出。
搞了半天。发现用other形式导出的网表，跟PCB生成的XML文件完全不同。
XML文件的DEVICE格式如下
{part_name}_{PCB Footprint}_{Value}
而other形式导出的网表，必须按照设定的值。
在Part Value下，可以输入{PCB Footprint}_{Value}&{Device}
而{Device}在Part Value下默认是缺省值。这个比较就完全失去了意义。
相同的东西，都不是一样的值！
不知道是不是BUG.只有同是XML或者同是.NET的文件才有对比的价值。
