帮朋友解决了辅铜不避让的问题，现在写出问题点与心得与大家交流
录入：edatop.com 点击：

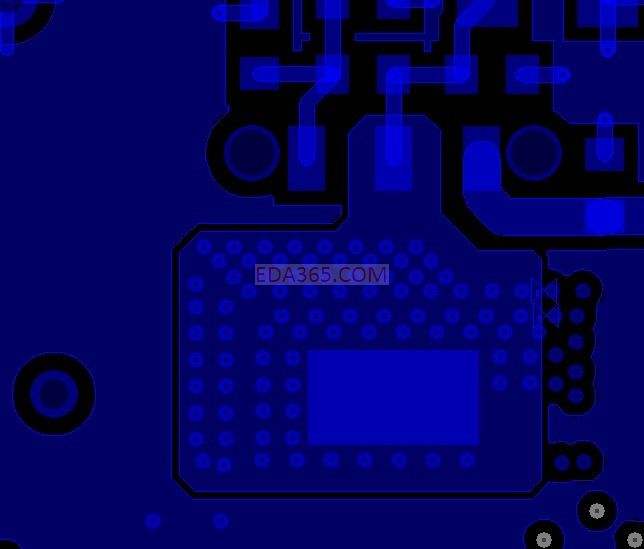

图1是短路（不同网络的）的两个敷铜，都是动态动，怎么更新都没用。

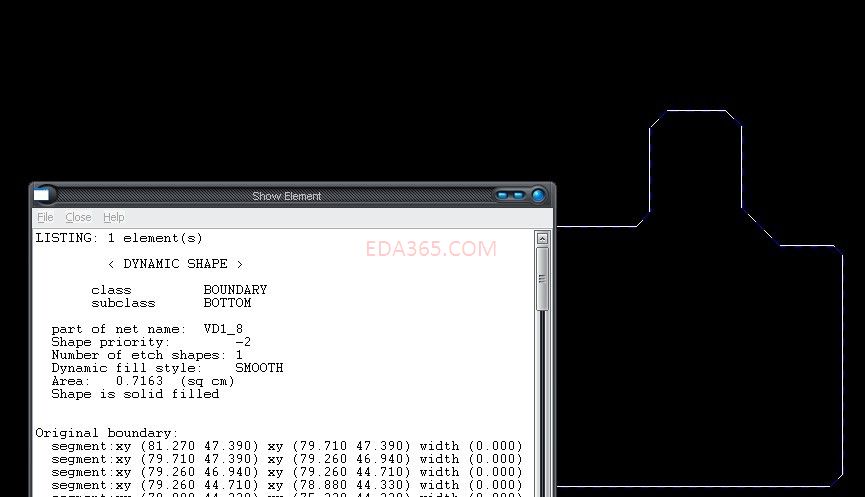

我打开图2中的层 class BOUNDARY subclass BOTTOM。查看其属性，Shape priority: -2。原来是发现 敷铜优先级是-2.而外面的那个敷铜的优先级是0要高。

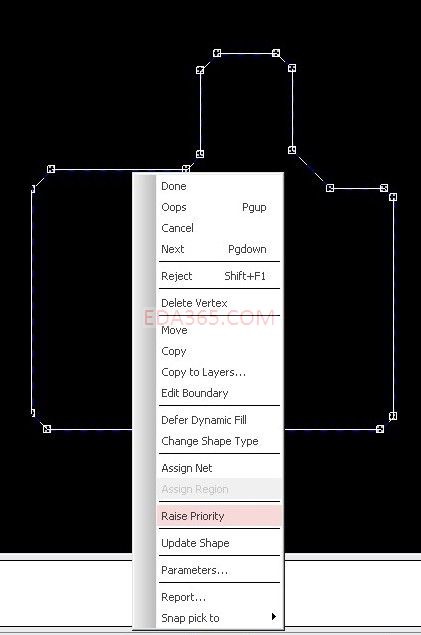

我的方法是选中（SHAPE\SELECT SHAPE RO VOID) 优先级低的敷铜，右键里有一个Raise Priority点一下。

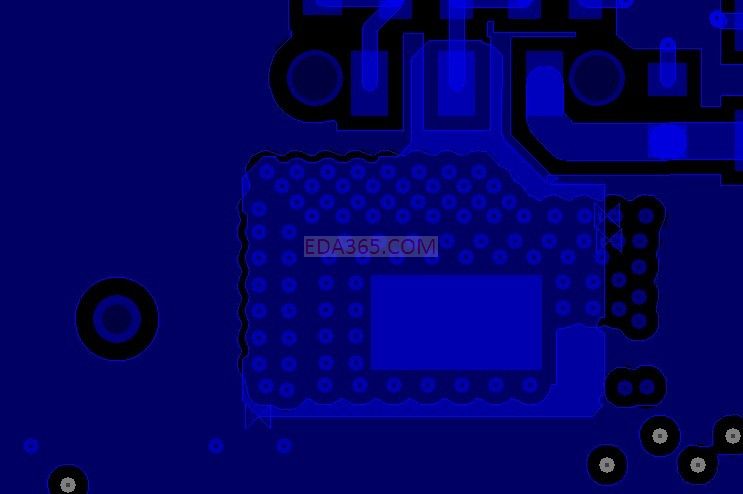

之后就好了，再查看一下图2中的属性。发现Shape priority 1了比原来的高很多。最后总结：大家敷铜时一定要按顺序敷铜，先敷最里面的最小的。由内到外。
不太明白class BOUNDARY这个类的功能，小编能不能讲解下?
BOUNDARY中文就是分界线，放了敷铜就会产生一些分界限，PADS里好像也有这个东西。那位高手来解答的更祥细些
这个铺铜的优先级一定要设置么?我们之前好像没注意过这个问题。
跟着大家学习！
呵呵，学习了下
这是用pads软件处理的
mark
