机械孔规则设置
录入：edatop.com 点击：

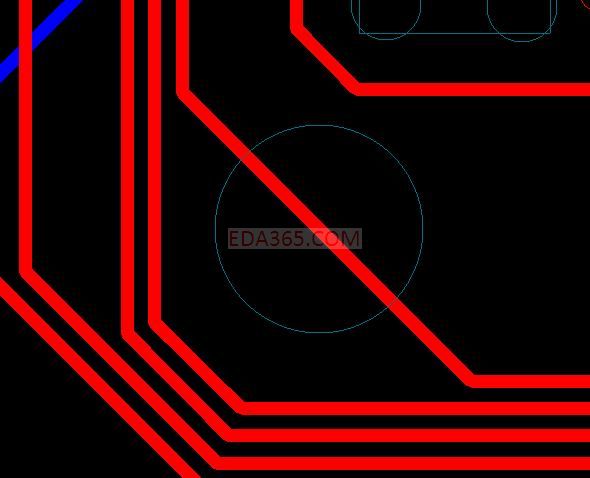

在规则里面设置了孔的规则，但是为什么在PCB里面不起作用啊。图上的空孔是安装孔，做板框的时候一起做的。这个安装孔的规则到底怎么设置啊?
了解行情的兄弟帮忙指导下吧！
兄弟，记得一定要放ROUTE KEEP OUT，
还真忽略了放ROUTE KEEP OUT
有没有办法直接在规则里面约束?
好像没有吧，就是指的线与板框的规则。
我那个孔是用焊盘做的，只不过没填充，不是直接在outline层做的。在规则里面不是有个hole与line的间距吗?那个约束只能约束有网络的插件元件元件的孔吗?
怎么用焊盘做的?正常的话如果你的机械孔直接加的非金属孔,一定会避开.如果你把这个孔建成和via一样就不会避开了,还会象现在这样和clines连在一起. 另外问个问题hole与line的间距是在allegro哪里设的?
