整个PCB回注到原理图？怎么实现啊？
录入：edatop.com 点击：
我是在PCB中用调用封装画的，直接命名网络，（也就是抄板），由于想熟悉原理，所以画了原理图，但是没有连接关系，怎么把PCB中的网络关系导入到原理图，并自动连接?有这样的操作?请教。等待。
你用什么画原理图?ORCAD中Tools-Back Annotate, PCB editor选上你的.BRD文件,看看行不行.
要从PCB EDITOR中Export Logic到你的原理图项目所在的目录下，然后再用Orcad的Tools-->Back Annotate
注意选择路径
netlist路径

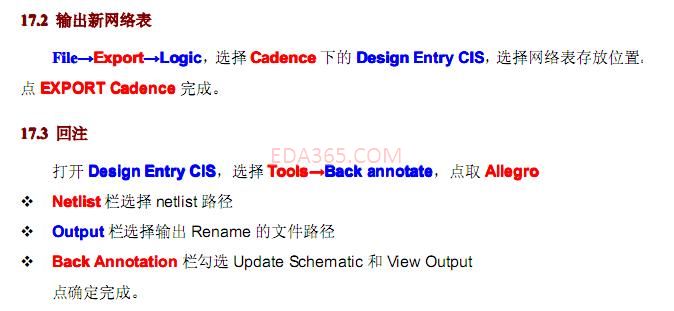

按照如下步骤
谢谢各位1
看看......
学习了
