LVDS等长端点对控制（有上拉电阻时）
录入：edatop.com 点击：
如图，比如我们想控制从PHY到RJ45的LVDS信号等长。

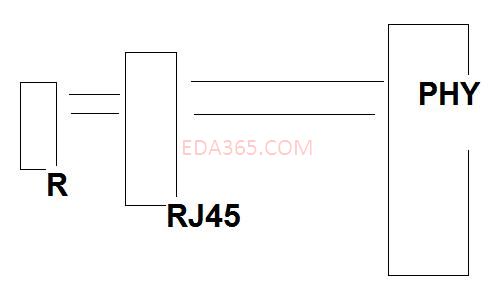

此信号同时有接上拉电阻R，三个器件的布局如图。
那么在Allegro中，它会自动地将曼哈顿距离最长的端点对PHY-R来作为约束对象，这就和设计初衷相违背了。
我试了下pin-pair，好像在LVDS信号上是不能指定的。
哪位高手指点一下。谢谢！
此信号同时有接上拉电阻R，三个器件的布局如图。
那么在Allegro中，它会自动地将曼哈顿距离最长的端点对PHY-R来作为约束对象，这就和设计初衷相违背了。
我试了下pin-pair，好像在LVDS信号上是不能指定的。
哪位高手指点一下。谢谢！
