allegro shape 问题

录入:edatop.com     点击:

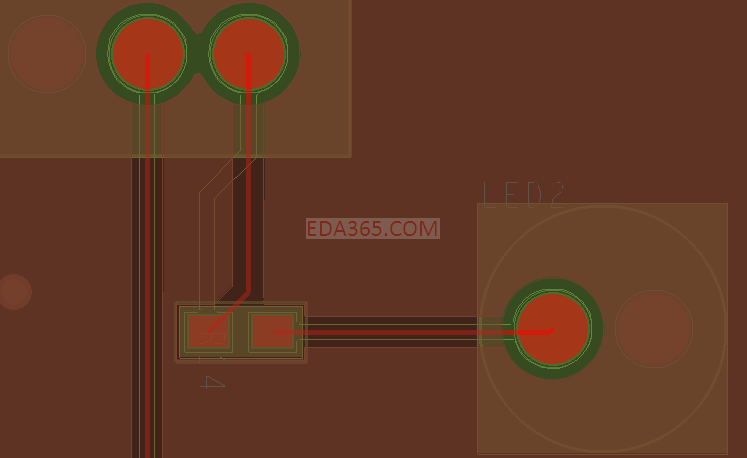

     大家好,我在allegro中遇到了个百思不解的问题,在我覆铜后,由于线路上有修改,可是覆铜的外围分割线却没更新(如图)
请问怎么按新的走线隔开呢?
     此线  class         DRAWING FORMAT
              subclass      CONSTRUCTION
      小弟刚结束allegro,哪位知道的兄弟姐妹请不吝赐教。3Q~

刷新一下就可以啦

终于有人回答了= =
F5吗
也不顶用耶、、、、、、

看看你的铜模的属性是什么,动态还是静态?

此线  class         DRAWING FORMAT
       subclass    CONSTRUCTION
这是什么属性?

线是 ETCH 属性是动态shape才会避让!

重铺吧,铺一下也要不了多长时间。

    嗯,黑月说的对

用的动态Shape
重铺的确是OK了,但是如果我修改线路的话,SHAPE是自动避开了,可是那些边框线未变
线的属性不是etch
搞不懂哎钻牛角尖了,搞不懂的东西憋得难受死了

虽然不是etch属性。但感觉不怎么规范、、、
