求助，关于出GERBER时有没有碰到过这样的对话框，急在线等
录入：edatop.com 点击：

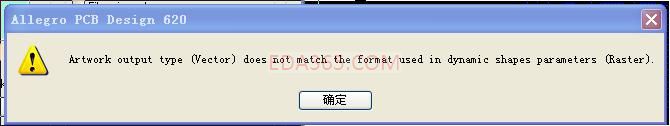

如题，如下图，出现这样一个对话框，以前好像没碰到过，不知道之前这个板做了什么设置。
按常规出了图之后用CAM350看，乱糟一团，
有没有人碰到过，急，在线等谢谢
图片字有点小，点击一下就可以放大，有没有人知道啊
好像是说动态铜
在shape下的动态铜编辑选项中的铜类型与ge
楼上那位兄弟说的好像挺对的，但是我先把铜设置改成6X00，GERBER也用6X00出的，还是和原来一样哦。
咋回事呢。

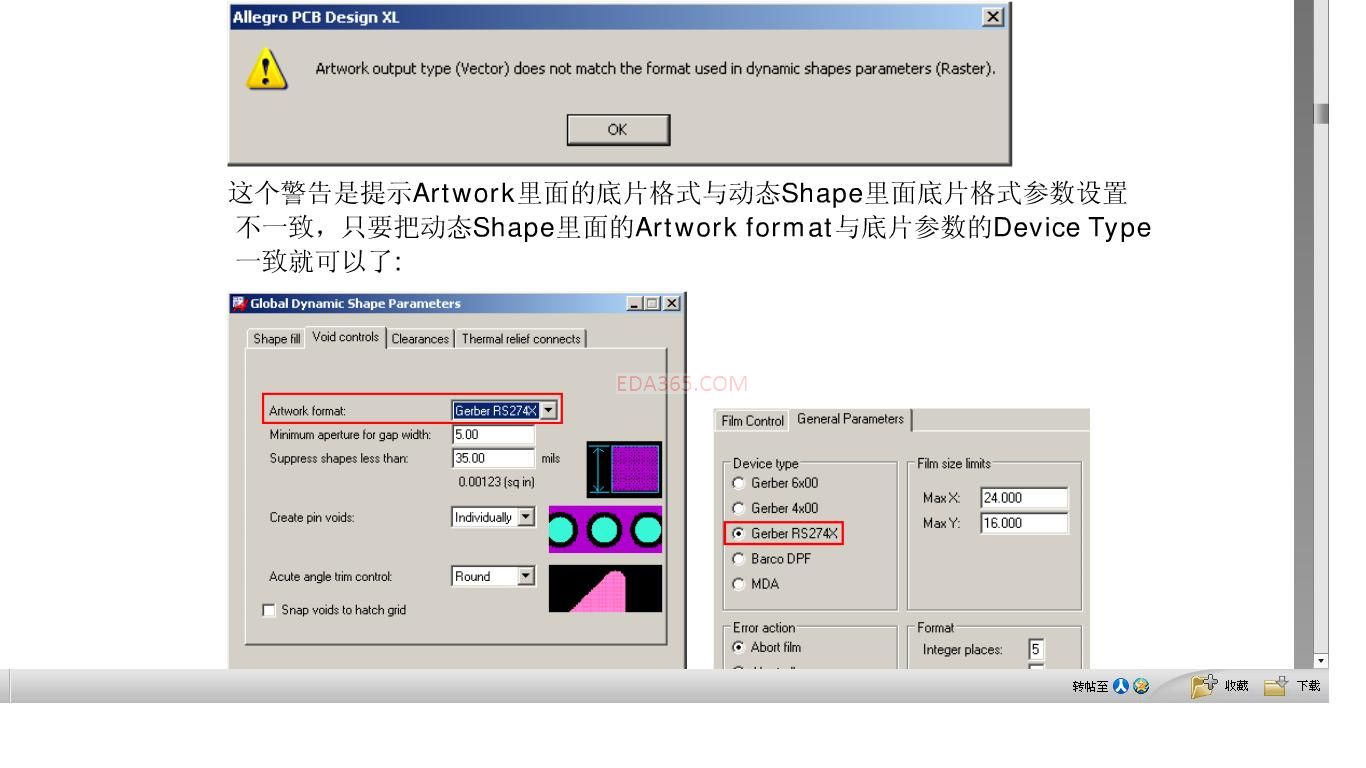

SHAPE的格式与出GERBER选的格式没对上。如果你想出247X的在覆铜时也要设247X。在出GERBER时也要247X。这样就对的上了。
为什么你积分升得这么快！
从未遇到过，关注中……
我一般都出RS274X。
谢谢楼上的们，问题已经解决了，用了274格式出了图，以前没用过，头次尝试，呵呵。
再次感谢你们的回复。
