十年难逢的怪事（allegro16.2）
录入：edatop.com 点击：
整个板子都画好了后 如图所示

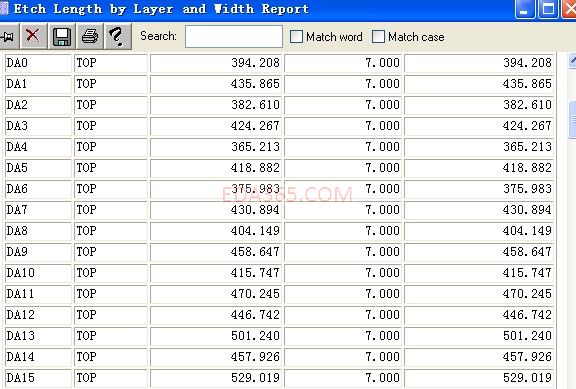

代表没什么问题了。接下来我就对每根走线的长度测量，见如图

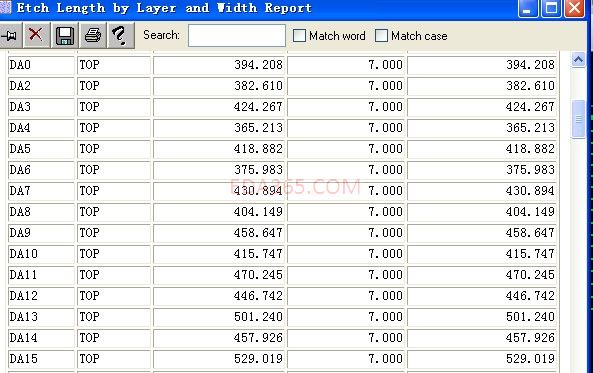

但DA1走线却没有了，上图中明明所有的走线都已经连上了，怎么会出现这种情况?约束管理器中也有DA1，见下图所示，大侠指点，谢谢谢谢！
没有见到过
检查一下原理图里面是否存在DA1这个网络，
orcad的网络生成有点乱！
检查过了 原理图没问题
最终板子光绘出了 也没问题
但用report看长度时就是没这根走线，怀疑是不是软件的问题呢?
可能是你把da1单独放到别的容器里了
没的，约束管理器中有，包扩在edit/properties 下也可以找到的，请大家多发表意见
我根据大家的意见 做相应的改动 看看能不能解决掉?
大家的力量是无穷的！
把板了处理一下贴上来。大家看一下。
谢谢各位哈
问题原因找到了
今天仔细检查了下约束规则发现：是我把它设成了power_ground网络导致的
再一次证明：画图确实是要细心
呵呵。
那是要相当地细心才行。
"问题原因找到了
今天仔细检查了下约束规则发现：是我把它设成了power_ground网络导致的"
能不能把问题出现的部分贴出来给大家看下,即power_ground网络设置是在哪设置?

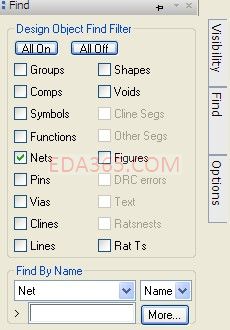

在Edit/properties在find中选nets如图1

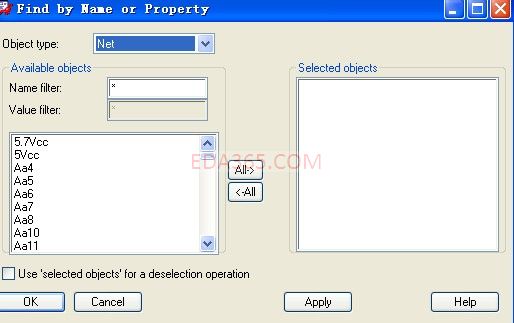

找到相应的电源和地如图2

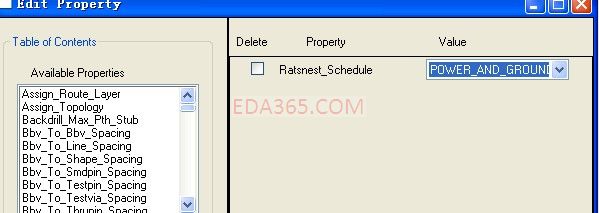

点apply出现
这样就可以设置power_and_ground
