这种连接方式是怎么做的
录入：edatop.com 点击：

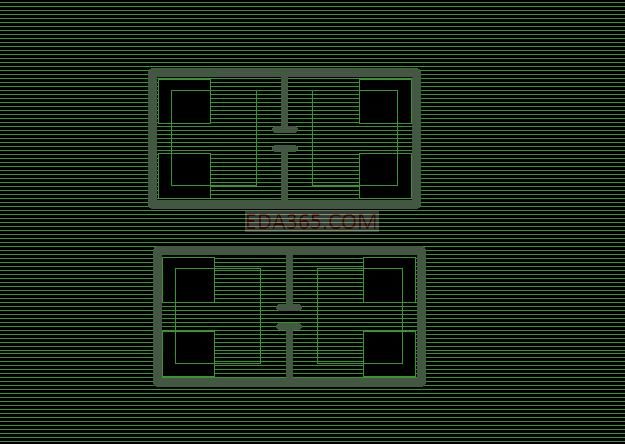

大块铺铜的时候在每个PIN的两个角挖掉一块，是自动挖的还是自己挖的?如图
期待高手！
自己挖的，像`0402`，0603的封装一般会这样处理。
这么挖是好看么?还是闲着没事干?
铺铜时没有设置好
不是没设置好，好像故意要这样的，自己挖的?那不是很麻烦
自己挖的..
防止散热太快,不好焊接..
不像自己挖的，布局的时候还没布线就有那几个框框了
怎么铺铜把pin都覆盖了，应该是只有3跟线引出来连接大片铜吧
是手工挖的，因为allegro铺铜时候生成的散热焊盘是连线方式的，有时候会产生很多DRC，所以不得不手工处理，虽然很费时间，但是如果是专业的Layout公司一般都会处理成这种效果。
可以自动挖的吧，我等下试下，做元件时把这个地方做上禁止布线区，是不是铺铜时这个地方就没有了呢?
同意，试想如果大块铺铜，全部连接在一起，那么将导致散热过快，焊接很困难。
做禁布还不如一个一个挖
应该是考虑焊接问题这样做的，不知道是不是做封装的时候就挖好了，布线前就有四个框框了
做封装时放个Route Keepout就可以了。
