哪位高手能解释一下Pad Designer里面的设置代表什么意思？
录入：edatop.com 点击：

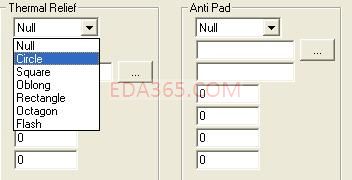

谁能解释一下热风焊盘的这几种形状代表什么意思?
flash我知道了，相当于自定义形状。
选择NULL是不是就可以全连接?
圆形呢?
在负片的时候，热焊盘小于焊盘的的大小，则会是全链接，选择NULL应该也是全链接，但是反焊盘不能有NULL（除非不做负片），不然会短路的
应该是热焊盘小于钻孔的大小，才是全连接吧。是不是这样?
