orcad 有关port旋转问题,BUG还是设置不当?请指教

录入:edatop.com     点击:

如图的port :

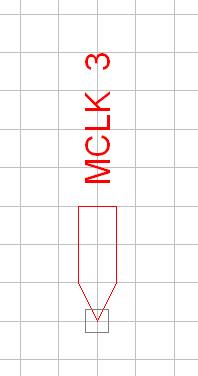

其中MCLK是网络标号,3是自动生成的页码,用rotate命令旋转90度后,变成如下这样子:


我想要的是下图这样子的(我通过手动旋转网络标号和页码):


能不能通过设置让网络标号和页码关联port,旋转port时网络标号和页码跟着旋转?

知道的请指教,多谢了!
