Protel dxp sp2的原理图如何导出到ORCAD?我的导出与导入过程如下

录入:edatop.com     点击:

Protel dxp sp2的原理图如何导出到ORCAD?我的导出与导入过程如下

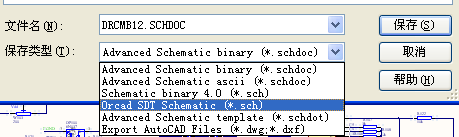

一.把PROTEL DXP的原理图保存为Orcad SDT Schematic(*.sch);

二,在ORCAD里读Orcad SDT Schematic(*.sch)文件;

但不成功,ORCAD的提示信息为:

********************************************************************************WARNING [XLT0012] Unable to load the primary SDT Configuration file: 'D:\studywork\ProtelDXP\DRC\SDT.CFG'.WARNING [XLT0063] Window's environment variable 'ORCADPROJ' is not set.WARNING [XLT0012] Unable to load the primary SDT Configuration file: 'SDT.CFG'.ERROR [XLT0070] Translation failed.ERROR [XLT0071] Translation Notice Error(s) encountered. Please check the Session Log.

请大侠们指点,谢谢

把整个工程保存为dsn
