关于Capture CIS原理图库，元器件引脚的问题
录入：edatop.com 点击：

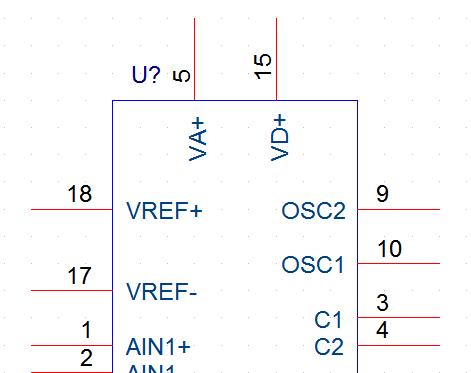

怎么样像上面的图一样，把上面两个引脚的名称翻转过来~

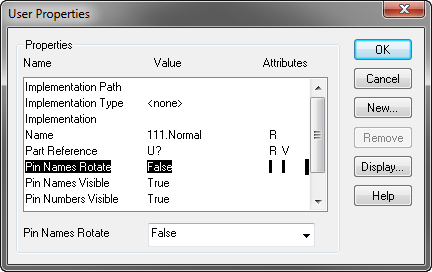

创建/编辑元件时双击工作台（或options -> Part Properties）会出现User Properties窗口，修改其中的Pin Names Rotate的值为False即可
好的 谢谢小编啦~~~
