Multisim 11.0使用心得，请资深工程师一起讨论
录入：edatop.com 点击：
这个软件的确有很强大的仿真功能，器件库很全面，使用非常简单方便。
不过不知道大家有没有发现，相同器件不同的封装它会使用不同的仿真模型，这直接导致不同封装会造成不一样的仿真结果！

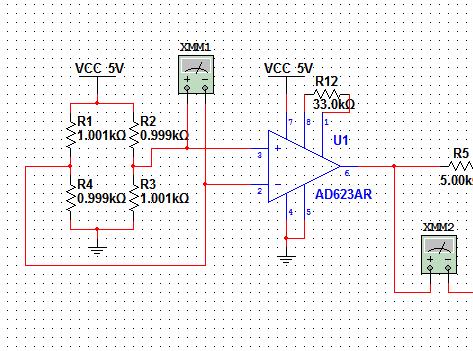

上面那张图中，电桥输出差分信号5mV经仪表放大器AD623放大，可是出现了问题，AD623的增益调节电阻R12断开时放大倍数是1，也就是放大倍数G=1+100k/R12;可是断开R12时AD623输出不正常，是900mV，当R12=33k的时候AD623才正常，输出的是30mV，按照公式差不多是正确的。
请问这是什么原因啊?
