用Caputer生成PADS网表的问题

录入:edatop.com     点击:

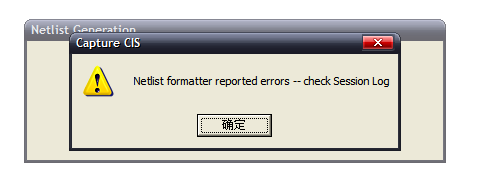

最近在搞公司以前的原理图要生成PADS的网表(以前公司都生成PROTEL的),现在不管我怎么弄,网表生成都是没有内容的,用DRC检查好像也没错误和告警,不管怎么样,老是弹出下面的窗口:

不知道是啥意思,好像说我们格式不对,不知道那位大哥知道的帮帮忙解决一下,急呀!

Netlist Format: padspcb.dll
Design Name: E:\WORKING\课题\51\CS52.DSN
ERROR [XLT0009]   Unexpected unknown Exception

而且报这个错误,我就是找不到这个错误!

可能一个元件没有位号。

可能是某个元件的问题,不知道你的原理图里有没有复合元件,有些符合元件会造成这样的问题.我就出过类似小编的问题.建议把这个电路复制一份然后删掉可疑的元件在试试生成网络表.逐个排除,一定可以解决的.

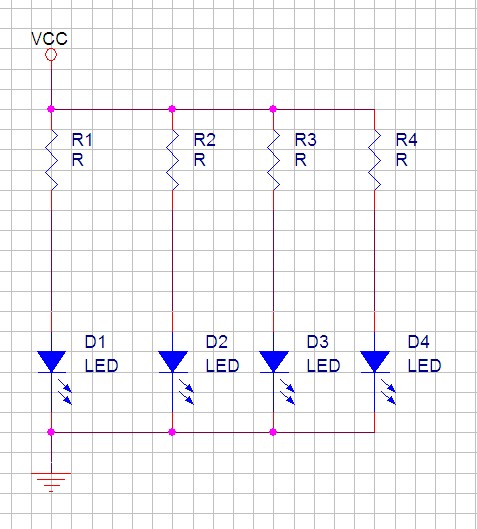

我的也是这个问题啊!求解啊!各位大侠指导下啊,如下图这么简单顺便画的多出现小编说的问题
