CAPTURE 16.5放置分裂元件自动编号问题

录入:edatop.com     点击:

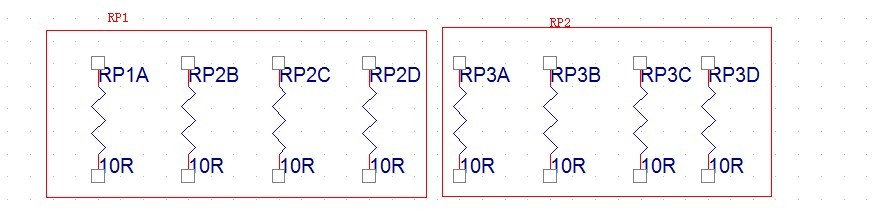

cis放置分裂元件的时候,正常应该RP1A,RP1B,RP1C,RP1D,RP2A.....这样排才对,出现下图问题,什么原因呢


homegeneous和heterogeneous建的元件通过CIS放置都一样;如果加载库后在放置就没有该问题,请大侠指点下。
分裂

为元件创建一个新的属性,并用这个新属性为元件分组。
操作:
1,打开元件库,双击元件弹出User Properties对话框。
2,单击“New"按钮,弹出New Property 对话框。
3,在Name文本框中输入新属性名称package,在Value文本框中输入1。为U?A和U?B两部分添加同样的属性和值。
4,单击“OK”按钮关闭对话框。

加package属性这个方法我知道,这个很麻烦的 不是我想要的;这个问题我已经找到问题了,通过CIS放置数据库里面的分裂器件,没放置一次需要按Z去CIS库界面,选择器件的部件即可
