DRC检查错误..求助
录入：edatop.com 点击：
小弟在设计完成后进行电气规则检查，发现一个错误不知道则么回事。请高手指教...

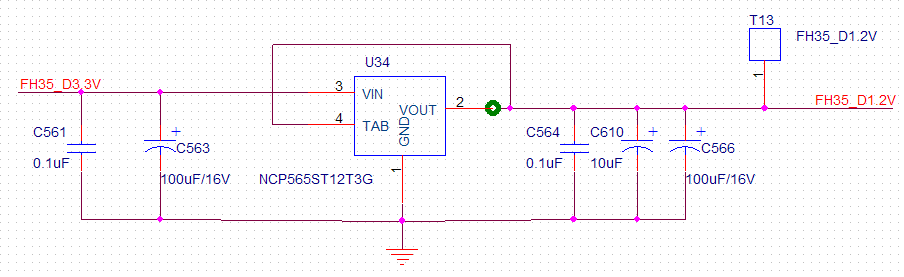

ERROR [DRC0004] Possible pin type conflict U34,VOUT Output Connected to Power: XinHao, 07 FH35 POWER (113.03, 254.76)
ERROR [DRC0004] Possible pin type conflict U34,VOUT Output Connected to Power: XinHao, 07 FH35 POWER (113.03, 254.76)
PIN 类型有问题，可以不用管 ！
错误的原因是：power型的PIN与output连在一起，系统就认为这样是可能是个错误！
