allegro 中差分对等长设置
录入：edatop.com 点击：

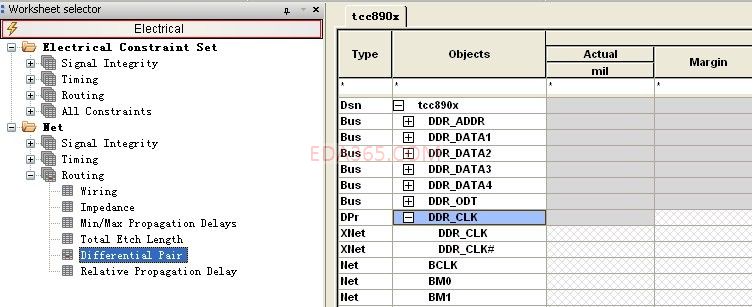

各位高手！我现在用allegro 16.2 做DDR2CLK 等长，我先在下图中设置好了差分对！
这里设置了线宽，间距，颈状线，，然后，我在 点右键sixplorer 中设置了拓扑和线长，但是现在的做等长的时候，
点一下一根线准备等长，但是只有一根线在弯，没有两根线一起走蛇形线呢！求教各位高手指点迷津！
我也是先走完了差分线，在做的等长，用delay tune
谢谢！
这里设置了线宽，间距，颈状线，，然后，我在 点右键sixplorer 中设置了拓扑和线长，但是现在的做等长的时候，
点一下一根线准备等长，但是只有一根线在弯，没有两根线一起走蛇形线呢！求教各位高手指点迷津！

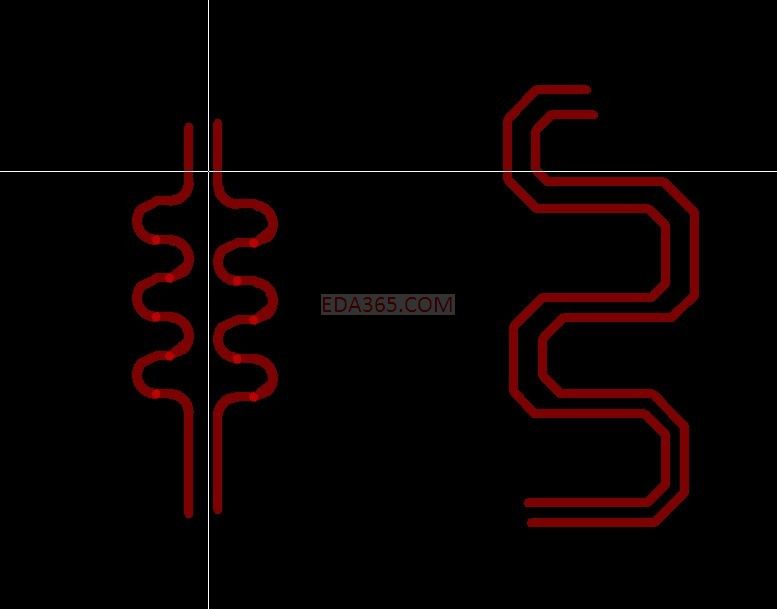

下图中，右边为想要实现的模式，左边为现在的模式！请教各位高手怎么设置才能从左边的样子变到右边呢?
我也是先走完了差分线，在做的等长，用delay tune
谢谢！
右键取消singlemode
楼上高手！我是想实现 右边那种图的模式呢！
有高手米呢?

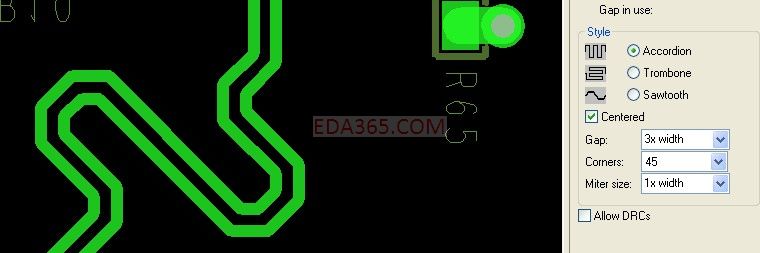

用delay tune 拉差分线的设置如图 走线如图
谢谢高手指点！
lwh123468
老兄，我那样设置的对吗?我只是设置了差分对！但是不能一起等长呢！请指教！
求教 5楼高手！怎么设置的?、?
我设置了差分线，然后用 delay tune 始终是一根线在波浪！没有2跟线一起动！
你只是设置了差分对名，还要对其给一个电气规则，最后赋值。
在那里设置呀！高手！
老兄,具体怎么搞的?能不能截个图看看呀?小弟比较笨，还是不明白呀
就是呀！老兄！给点图示吧！高手！
终于搞定！原来我一直设置是正确的！因为我的是XNET 所以一直不行！哎！为什么不支持XNET 呢?
