跪求：内电层出gerber问题
录入：edatop.com 点击：

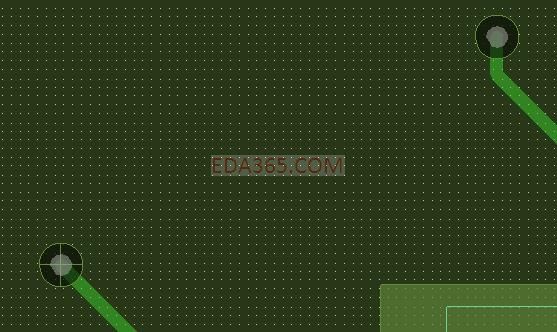

我的内电层在allegro里显示如下图：

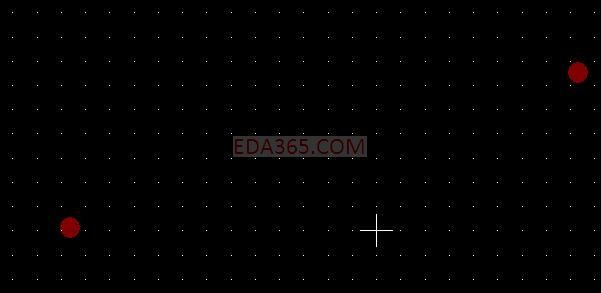

出个gerber在CAM350里面显示如下：
过孔的热焊盘，我设置的圆形20mil.Anti PAD也是20mil.
出的gerber为什么不对啊?
出个gerber在CAM350里面显示如下：
过孔的热焊盘，我设置的圆形20mil.Anti PAD也是20mil.
出的gerber为什么不对啊?
Artwork control form里面我设置了Full contact thermal-reliefs。其他选项都默认。

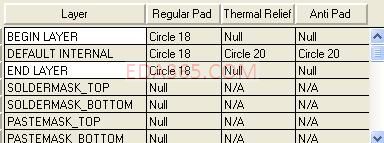

过孔的定义如下：
自己顶
找到原因了，热焊盘出gerber是全连接的。所以看不到了。CAM350截图左下脚的过孔是另一个为连接的过孔。哈哈
LZ那么说，你的设置和输出方式是没有错的?
