为什么SOLD MASK TOP看不到？

录入：edatop.com 点击：

看于博士ALLEGRO教程的时候，于博士提到一般PAD的SOLD MASK 层的尺寸要比PAD的尺寸大0.1MM。我作PAD的时候是这样做的。我根据这个PAD做好IC的封装以后，我只把SOLD MASK 这个层打开，其它所有层关闭显示，为什么在SOLD MASK层什么都看不到呢?请大虾解释一下

正常來說以板廠的製程
單邊加大0.05mm就OK
若是不加大也OK 因為板廠通常會自動幫你加
至於為什麼看不到請注意下面兩個地方

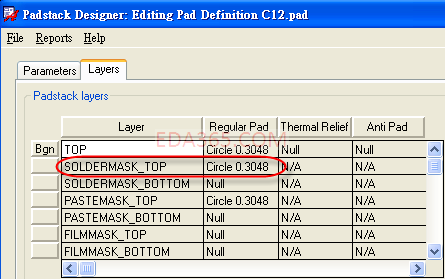

第一個確認是否有資料

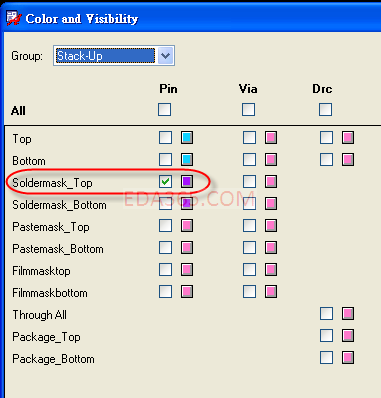

第二個確認是否有勾選

已解决，谢谢！原来是我选错CLASS跟SUBCLASS了。
