新手求助一个布线规则的问题

录入:edatop.com     点击:
这样的布线规则是什么意思:TARGET 50 OHMS SINGLE ENDED IMPEDANCE TO GND FOR ALL TRACES.
按字面上理解似乎是:“所有线路设置50欧姆接地阻抗”
怎样按这样的规则布线呀

哪位高手来帮助一下小弟呀

自己再顶一下

还是没有人回答么

那是告诉你,这些走线需要进行50欧的单端阻抗控制

你的布线需要单端对地50欧姆阻抗控制

单线阻抗一般是控50OHM和55OHM,这个阶段的阻抗对信号质量是最合适的,如图看下:

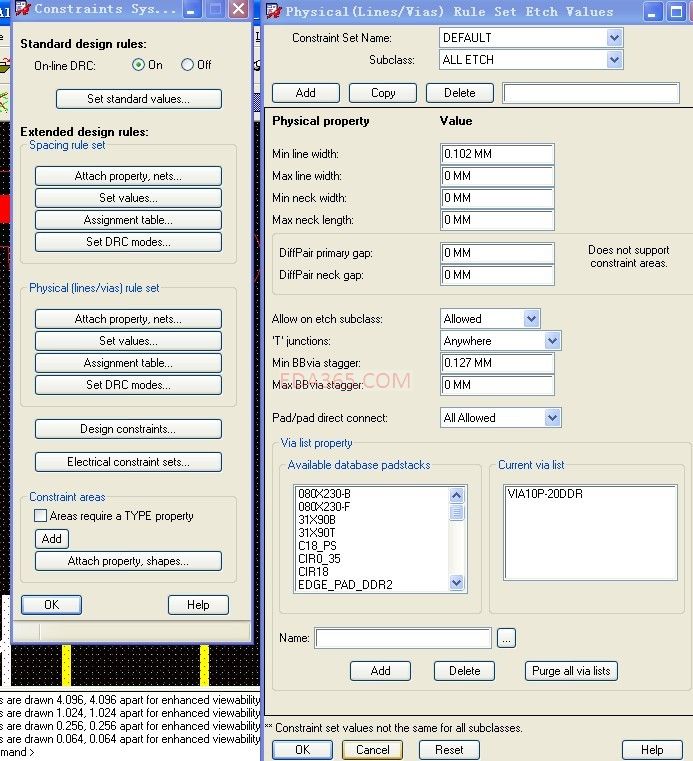

在设置还单线阻抗对应的线宽以及工艺间距要求,即可在PCB中实现

需要进行50欧姆单端阻抗控制
