安装孔上的DRC问题

录入:edatop.com     点击:

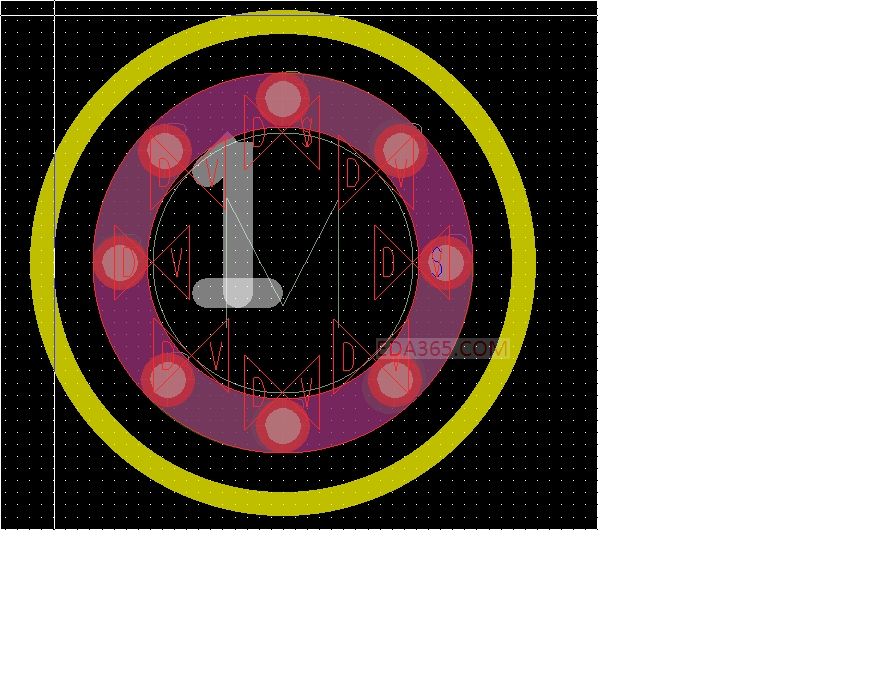

在画安装孔时,将VIA加到TOP/BOTTOM层的SHAPE上,出现DRC错误,怎样才能消除此DRC?

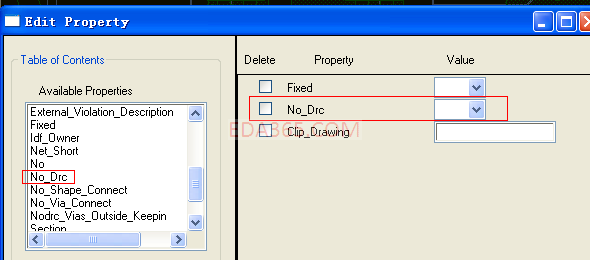

你的孔要是无属性的话,那就给过孔加上NO DRC属性,无视DRC:

谢谢楼上的回答;
好像还是不行,还请楼上的大哥说详细点吧;
焊盘在PCB上连接GND网络;
在做封装和PCB设计时都希望把DRC去掉.

在DRC项上,把检查同网络属性的设置 off掉,试一下

谢谢楼上的.
