MT6253 ALLEGRO PASTERMASK 如何设计？

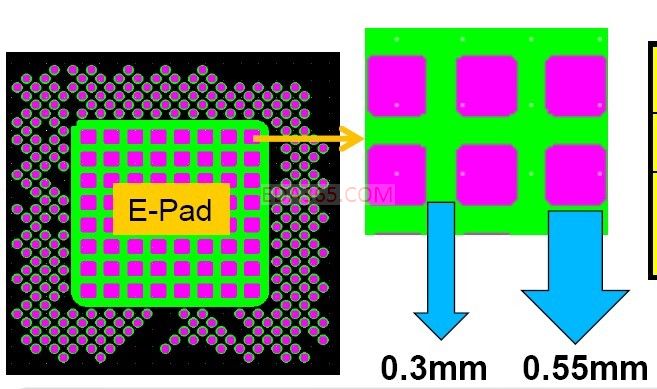

如题，MT6253的PASTERMASK 要求如下图所示方式来开

但ALLEGOR里面做PASTEMASK时要求：SHAPE为一个连接一体的整体SHAPE，不能分开。要不然会报错！
不知道各位有何高招?像PADS里面一样可以分开SHAPE?如下图所示：（黄颜色部分为PADS中要求的PASTEMASK钢网）

先制作一个铜片，设置属性为PASTERMASK，然后copy！

请问一下黑月，如何设置属性为PASTERMASK?谢谢！

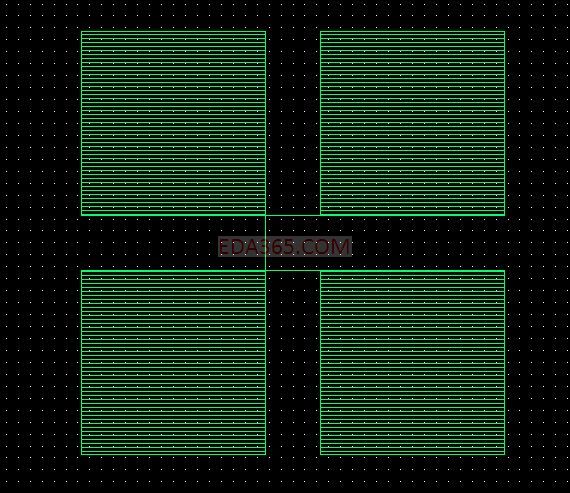

每一个小块做成一个小的shape，然后之间用0.01mil宽的shape连起来就成整个shape，调用这个shape就好，见下图

4楼厉害

    flysky你好，之前我也是这么做的！还是感觉不太好！
不知道还有没有高手用别的方法可以解决此问题?

希望高手可以出招！比较急，在线等！谢谢~

    我也觉得该这么做。

    具体如何操作呢?请教！

学习中

做封装的时候多放几个Shape就行了。
这个封装应该放64个。

MT6253一般用几層板設計?

    1.做零件封装时， 不做这一层，做画板子时，选择add shape，在右边options页面中选择package geometry 下的PASTERMASK（top或bot），画好一个拷贝到相应位置。2.做零件封装时，选择add shape，在右边options页面中选择package geometry 下的PASTERMASK top，画好一个拷贝，这个属性就附带在零件里了。

    我们一般是6层设计，应该可以做的4层，还没有试过！

    好的谢谢！我先试一下！
