请问此图是怎么设计出来的？

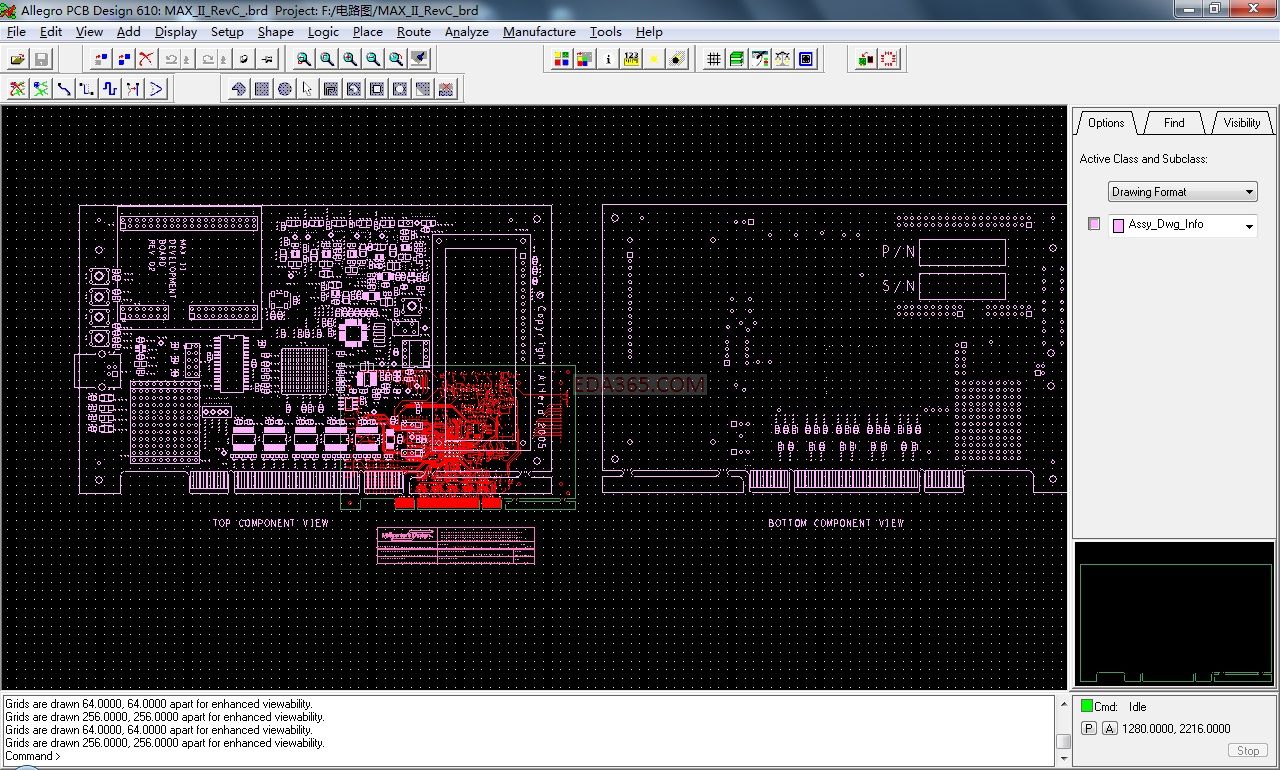

图中中间的是正常的PCB板的Layout,
但请教大家后面那一左一右两个的Top Component View和Bottom Component View
是怎么做出来的?
而且好像放大了两倍吧，Bottom Component View还是个正视图，
怎么做出来的?
请大家指教！

    可以是CAM350里面做出来，底层镜像了的！

有意思，这样的图还是第一次见到。
关注……

二楼，这个是Allegro界面啊，难道是CAM350做好后，重新导入Allegro中的吗?
请指教~

感觉像dxf 尺寸搞错了

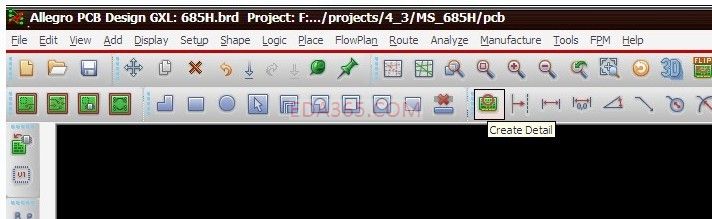

ALLEGRO的功能，能把选中的物体放大倍数到一个层中，不过没电气。方便观看 。是这个命令

:P:P:P:P:P:P:P:P:P:P

allegro 里自带的~ 放大十倍也可以~

detal view！ 查看细节用的

非常酷，谢啦！

这个不是做出来的，是完成pcb的后处理文件——artwork。可以生成artwork文件后在调入allegro查看，只要将bottom面镜像就可以看到此图效果。

确实是用create detail弄的

导入的dxf，但是图面尺寸与板子实际尺寸不吻合

呵呵，這個應該是導的dxf吧。

这些在allegro里面都可以做的。 出图的时候可以镜像，还可以放大。然后再gerber导入到brd文件里就是这样的了。
