求助，我在出gerber的时候出了点问题。
录入：edatop.com 点击：
关了etch:top,bottom,gnd1,gnd2,inner_layer1，其它的都打开了。
图中是power那一层，allegro中各引脚过孔看起来没什么问题

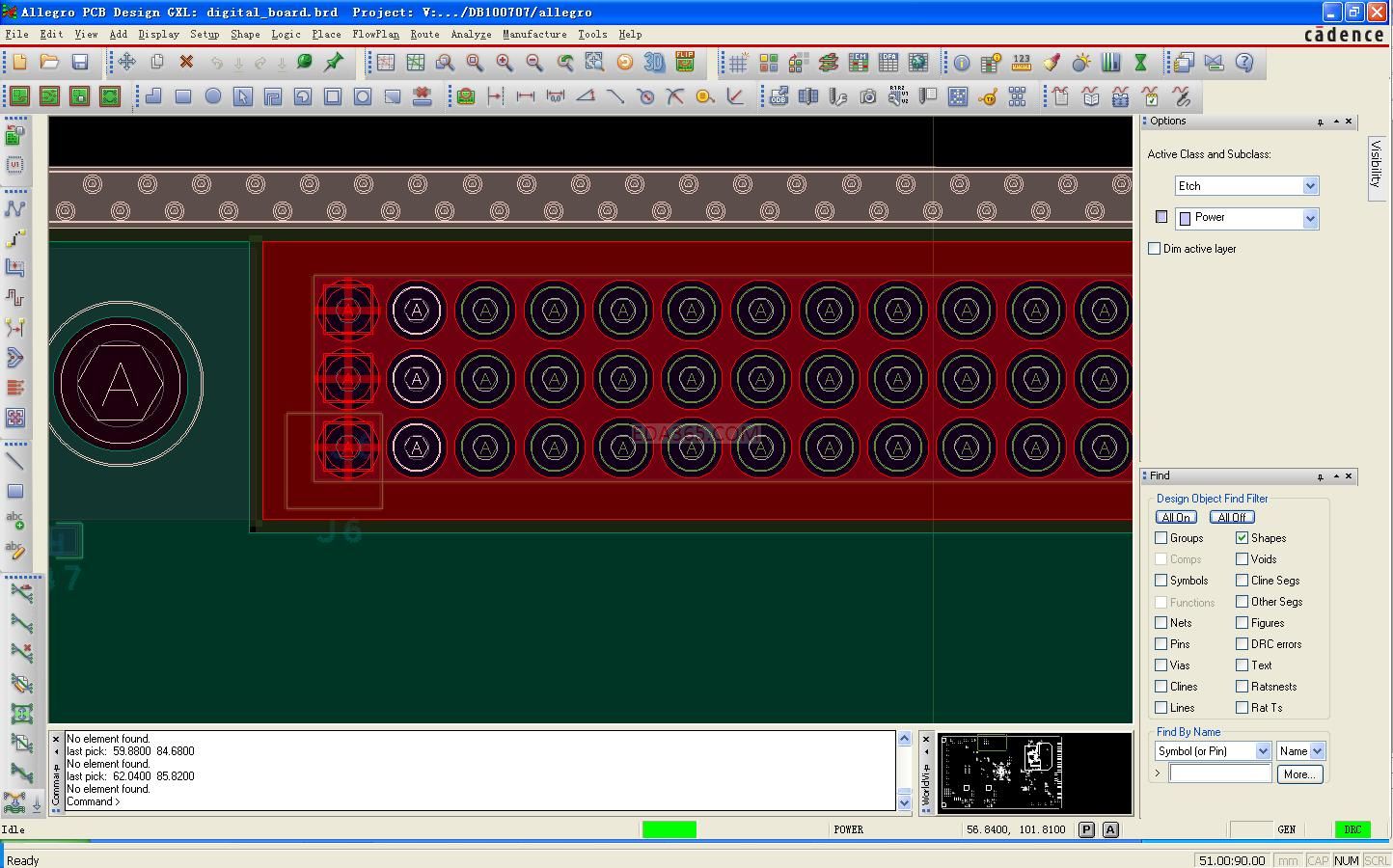

这是allegro中
但是在出gerber时，左侧层显示里多了好多层，power层就有3个，全打开，发现蓝色的孔周围有个绿色的环。不知道是怎么出来的，如果这样拿给厂家作应该是有问题的吧?是不是会短路?
这是在cam350中
当然也不是所有的孔都这样，比如下面这个几个孔离得比较近的时候，孔的周围就没有绿色的环。

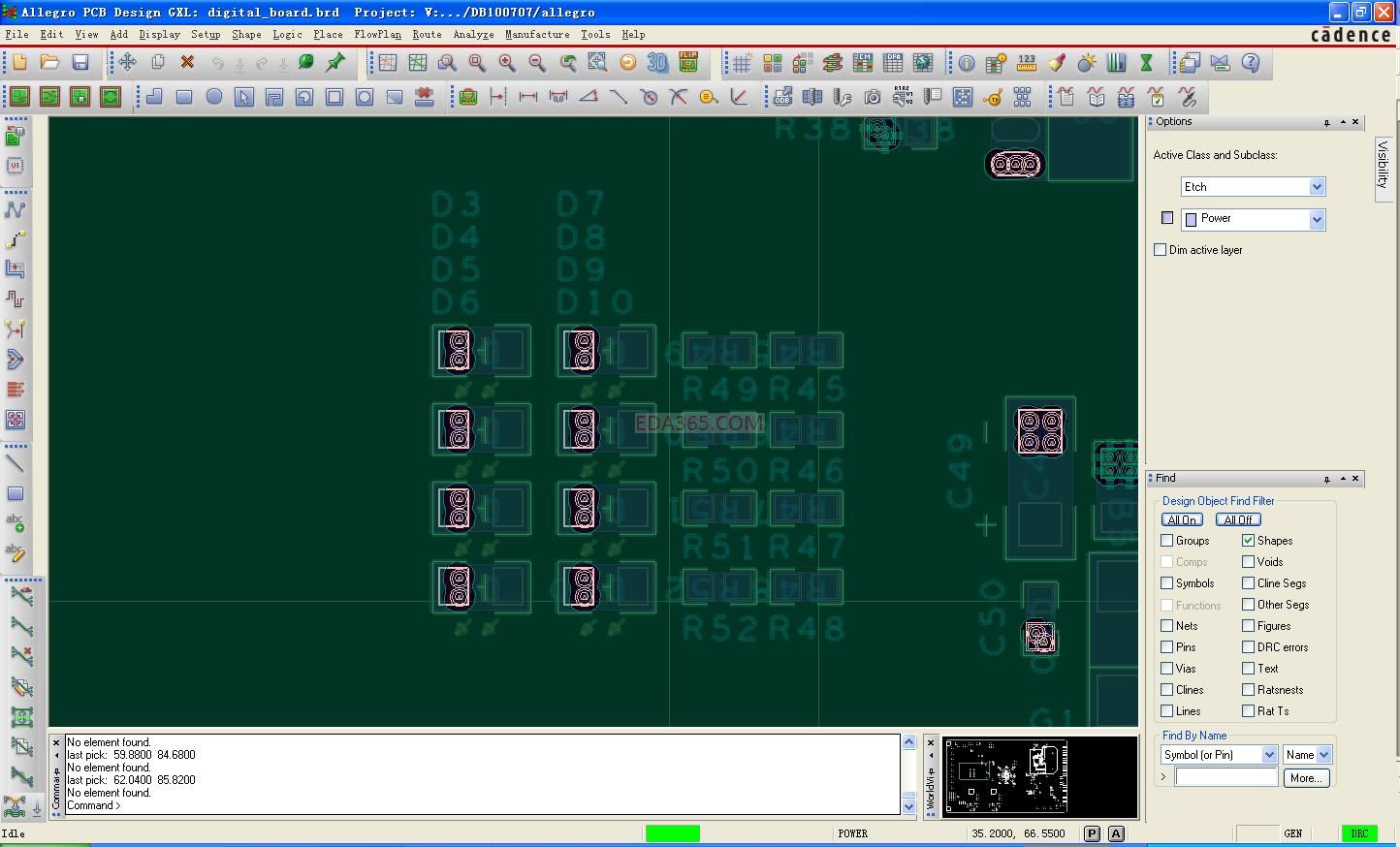

这是allegro中，孔基本上都是地。

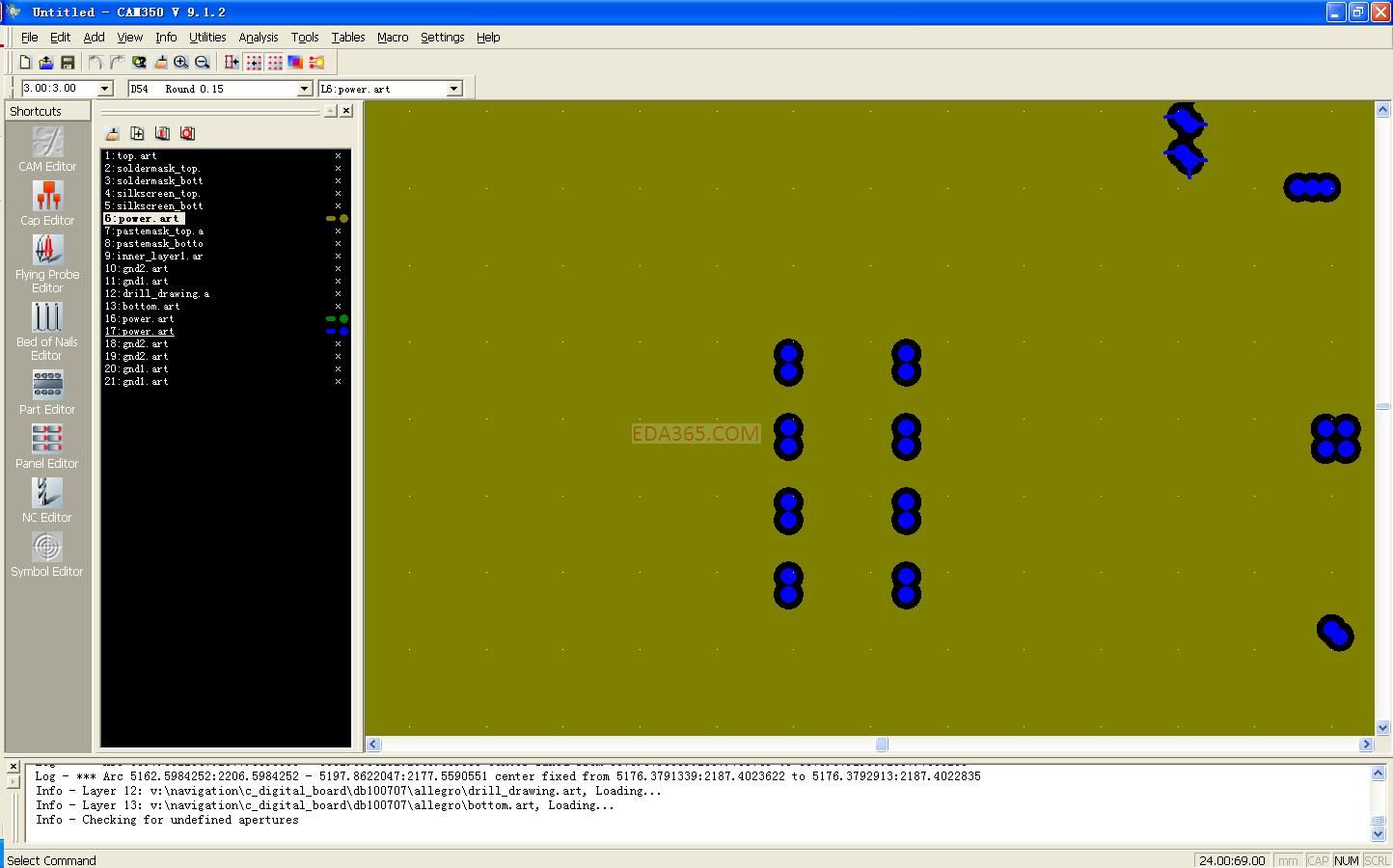

这是在cam350中
希望高手们帮我看看，谢谢啊！
图中是power那一层，allegro中各引脚过孔看起来没什么问题
这是allegro中
但是在出gerber时，左侧层显示里多了好多层，power层就有3个，全打开，发现蓝色的孔周围有个绿色的环。不知道是怎么出来的，如果这样拿给厂家作应该是有问题的吧?是不是会短路?
这是在cam350中
当然也不是所有的孔都这样，比如下面这个几个孔离得比较近的时候，孔的周围就没有绿色的环。
这是allegro中，孔基本上都是地。
这是在cam350中
希望高手们帮我看看，谢谢啊！
