关于电源分割

录入：edatop.com 点击：

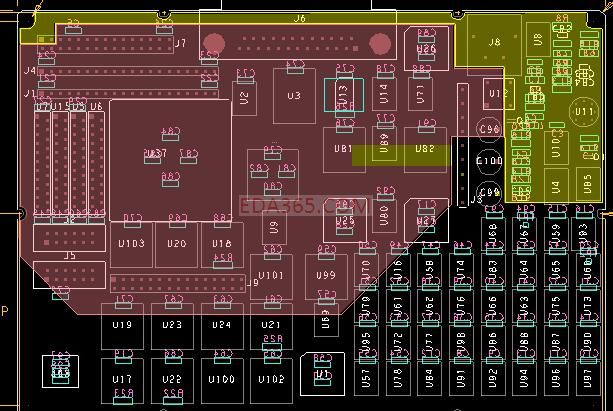

一个电源层有两个电源，一个2.5V，一个3.3V，是把这两个电源占满整个电源层好呢,还是仅在需要该电源的地方铺铜好呢?如下图：谢谢！

铺满的好，还是那句话，尽量保证电源和地平面的完整性，减小回流路径

顶一下

根据实际情况来：
1.看2个电源的重要性
2.看该电源层是否是作为其他走线的回流平面层。

其他的不要空着，拿来铺地也好啊

电源的完整性是可以的。但回路控制是很重要的。你的板有优化的可能

如果不考虑信号回流的参考平面，那么还要尽可能大的铺铜吗? 谢谢！

个人认为尽量不要空着，铺地，还得保证两个电源块之间的间距。

上楼，铺地?

把电源铺满的好，可以给相邻的信号层提供低阻抗的回流路径，在铺电源的时候要注意跨分割的问题
