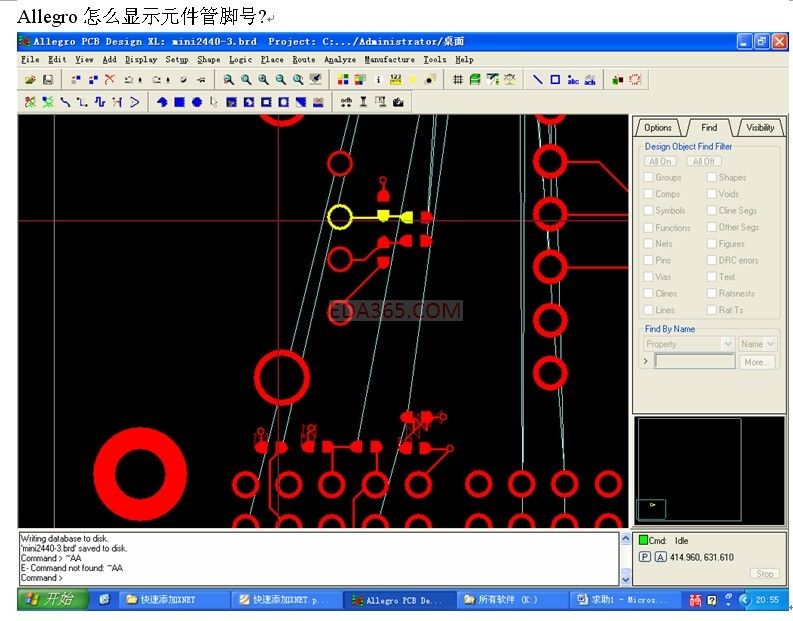

Allegro怎么显示元件管脚号？
录入：edatop.com 点击：
你可是查看PIN的属性，这样就可以知道该PIN是元件的哪个PIN了
不能像PADS一样显示出来吗?

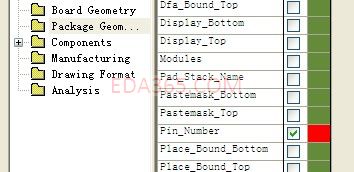

display/colar,如图所示
试了一下，没有成功，我用的是15.7
受教了
搞定了.呵呵
不过要把PAD 设为不要Fill 如果是实心的也看不到,要空心的PAD
焊盘填充是一方面，不过你也可以在优先级里调整一下，即使焊盘是填充的也没关系，只要颜色不一样应该就可以
嗯,好方法,
显示pin number，再查看pin number的字体属于哪个text 编号，再根据情况更改字的大小到合适的程度
package geometry/pin number打开，如果字体比较大，改小一点就好
可以显示管脚名称吗
受教了，学习了，谢谢
