allegro 如何设置一些常用的东西
录入:edatop.com 点击:

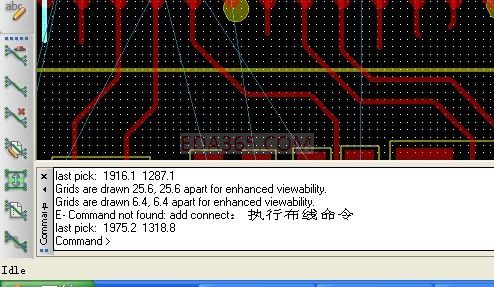

allegro 16.2 刚用,请教大家下,走线拐角台离谱了!在BGA扇出的时候,不能很方便的倒角,我想设置成空格键拐角切换,请教大家怎么设置呀!还有,我设置过一些快捷键,都不起作用呀!运行的时候提示入下:
我的快捷键设置是网上拷贝的,用来试验一下
source $TELENV
alias F2 done:结束当前命令
alias F3 oops:取消前一次操作
alias F4 cancel:取消当前命令
alias F5 show element:激活“属性显示”命令
alias F6 add connect:执行布线命令
alias F7 vertex:激活“增加倒角”命令
alias F8 zoom points:点取放大
alias F9 zoom fit:满屏显示
alias F10 zoom in:放大窗口
alias F11 zoom out:缩小窗口
alias F12 property edit:激活“属性编辑”命令
funckey + subclass -+:切换到下一层
funckey - subclass --:切换到上一层
### User Preferences section
### This section is computer generated.
请教各位高手!我应该如何修改呢!我搞的苦不堪言啊!55555555555
我的快捷键设置是网上拷贝的,用来试验一下
source $TELENV
alias F2 done:结束当前命令
alias F3 oops:取消前一次操作
alias F4 cancel:取消当前命令
alias F5 show element:激活“属性显示”命令
alias F6 add connect:执行布线命令
alias F7 vertex:激活“增加倒角”命令
alias F8 zoom points:点取放大
alias F9 zoom fit:满屏显示
alias F10 zoom in:放大窗口
alias F11 zoom out:缩小窗口
alias F12 property edit:激活“属性编辑”命令
funckey + subclass -+:切换到下一层
funckey - subclass --:切换到上一层
### User Preferences section
### This section is computer generated.
请教各位高手!我应该如何修改呢!我搞的苦不堪言啊!55555555555
难道大家都没遇到吗
删掉注释文字,或者在注释文字前加#
如改为这样:
alias F6 add connect #执行布线命令
切换走线角度用这个:
alias F11 Toggle #走线角度
空格键设为快捷键不太好使,建议换个吧,Up 、Down、Left、Right、insert……Pgup、Pgdown都可以的。
谢谢高手指点!
可以用funckey ' ' ****
还是挺好使的****是你需要的命令
我把空格键设为旋转90度,摆放元件时感觉很好用
楼上,怎么设置空格键为旋转90度啊?我也是刚用这个软件,气得想把电脑砸了。
funckey space rotate
我这样搞的,不行啊!楼上老兄!杂么回事呢!
我也设置的旋转90度。非常好用。
funckey ' ' angle 90
谢谢!
