bga fanout，给点意见
录入：edatop.com 点击：

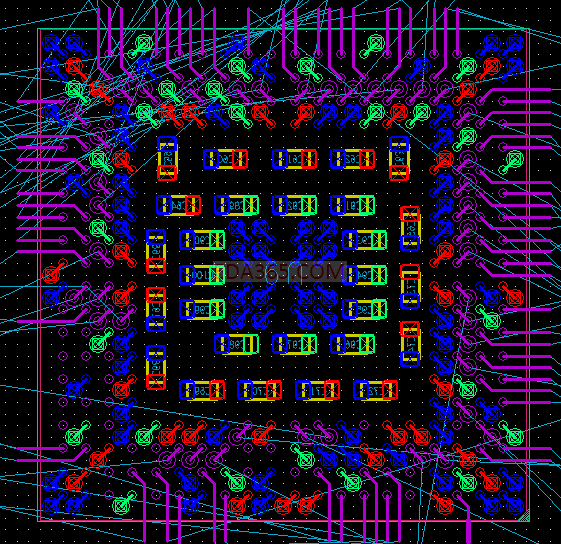

第一次画bga的板子，大家看看下面的fanout和跳出布线有没有什么问题，给点意见哈。
layout觉得还是一根一根拉好，谁知道软件给你自动出什么了
而且就这样的BGA，需要fanout吗
不一定是软件出的才叫fanout，人手工拉的也是fanout。fanout是一个动作。
BGA四周的红色是电源吗，每个电源需要独立的去耦电容的，因此，去耦电容的布局要调整一下。
红色是3.3v，绿色是1.2v，蓝色是GND，紫色是信号线。把电源和地高亮了的。
去耦不是分引脚去耦和平面去耦吗?这里用的平面去耦方式。可以不用每个电源引脚都加去耦电容的吧?
空间允许的话建议一个管脚放一个电容，电容有去耦半径，要考虑好去耦电容在bga周围的布局
bga一般是管脚去耦还是平面去耦呢?对于二三百个引脚的bga，布线空间那么拥挤，应该是平面去耦吧?
我们都做得盘上孔，基本上大多数电源pin都有一个电容，1mm间距的BGA放个0402电容刚好，BGA下面密密麻麻的一大堆……
不会做PI的杯具啊！
不允许盘上孔的可以试试两个pin共用一个via扇出，一般两个pin一个孔跑电流是够的。
有些管脚的孔可以调整一下，让芯片留出十字通道
平面去耦基本上没有作用
能给个例子看看吗?谢谢
